Kable LAN, patchcordy i brutalna rzeczywistość
Współczesne sieci muszą udźwignąć coraz więcej. Standard 1 Gb/s to dziś absolutne minimum, a 10 Gb/s przestaje być domeną wyłącznie serwerowni. Do tego dochodzą punkty dostępowe Wi-Fi 6/6E, telefonia VoIP, kamery 4K, systemy kontroli dostępu. Każde z tych urządzeń generuje ruch, często również pobiera zasilanie przez PoE.

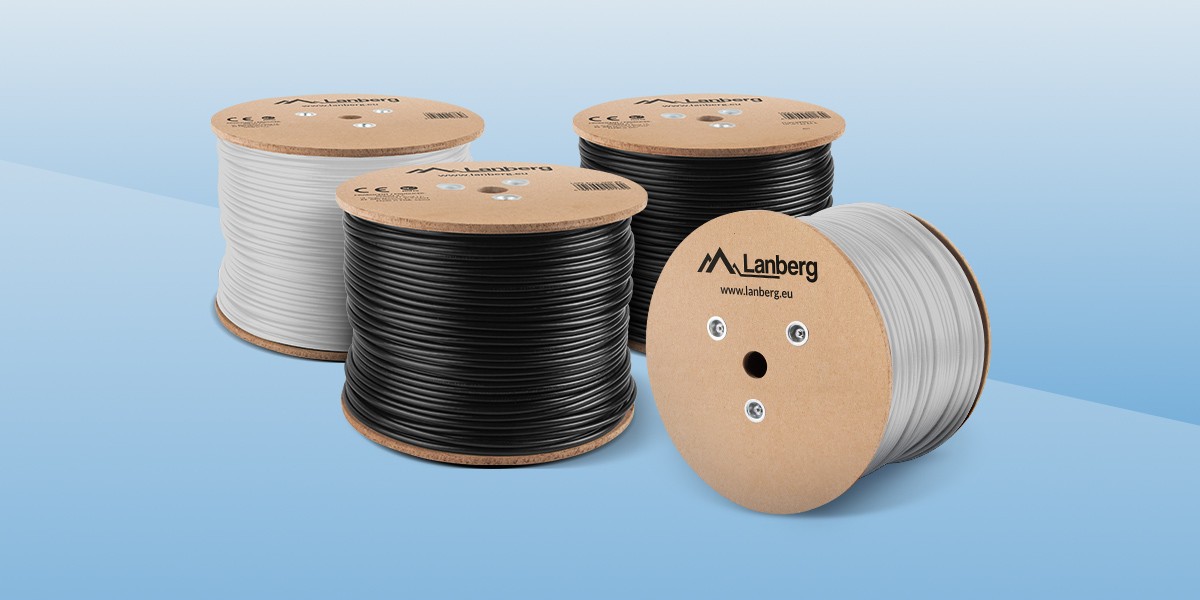

Rynek kabli i patchcordów jest ogromny. Renomowani producenci sąsiadują z markami no-name, a wszystkie wyglądają podobnie – na płaszczu widnieje kategoria, typ ekranowania, czasem logo. Problem w tym, że nadruk to tylko deklaracja. Część kabli faktycznie spełnia wymagania norm ISO/IEC czy TIA, część ledwo ociera się o dolne granice parametrów, a niektóre po prostu ich nie osiągają.
Dla instalatora to kluczowa sprawa. Projektujesz sieć na 10 Gb/s, montujesz okablowanie Cat.6A, wszystko wygląda profesjonalnie. Potem okazuje się, że pojawiają się błędy transmisji, spadki prędkości, problemy z PoE o wyższej mocy. Na papierze wszystko się zgadza, w praktyce klient ma reklamację. Bardzo często winny jest po prostu kabel, który nie dowozi tego, co obiecuje nadruk.
Dlaczego nadruk Cat.6/6A nie wystarczy?
Sprawność kabla to konkretne parametry elektryczne mierzone w określonych zakresach częstotliwości. Najważniejsze to tłumienie sygnału (Attenuation), przesłuchy bliskie i dalekie (NEXT, FEXT), Return Loss, opóźnienie propagacji oraz w kontekście PoE również rezystancja pętli i równowaga par. Dopiero całościowy pomiar tych wielkości pokazuje, czy kabel faktycznie udźwignie transmisję 10 Gb/s z odpowiednim marginesem bezpieczeństwa.
Tanie przewody często nie spełniają marginesów dla wyższych częstotliwości. Teoretycznie są Cat.6, ale w praktyce ledwo łapią dolne granice normy albo wcale ich nie osiągają. Brak rezerwy oznacza, że sieć może działać poprawnie dziś, ale przy każdej zmianie warunków pojawią się problemy.
Dlatego w profesjonalnych instalacjach nie wystarczy spojrzeć na nadruk. Każde łącze powinno być zweryfikowane testerem certyfikującym, który potwierdzi rzeczywiste parametry.
Fluke Corporation – branżowy standard w testowaniu okablowania
Fluke Corporation to światowy lider w dziedzinie profesjonalnych przyrządów pomiarowych i diagnostycznych. W obszarze okablowania strukturalnego testery Fluke od lat stanowią punkt odniesienia. Branża sieciowa traktuje je jako złoty standard – jeśli kabel jest „Fluke-passed", to jest to realny, techniczny argument poparty pomiarami. Testerami Fluke certyfikuje się okablowanie według międzynarodowych norm ISO/IEC 11801 czy TIA-568.
Fluke DSX-602 w praktyce

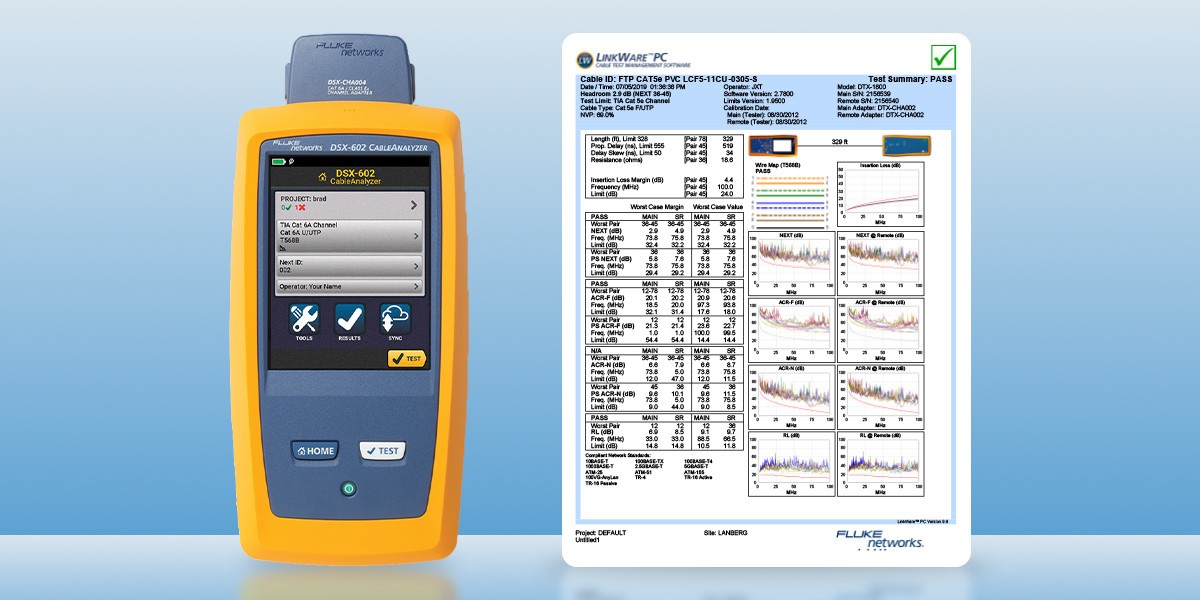

DSX-602 to analizator do certyfikacji okablowania miedzianego. Obsługuje skrętkę od Cat.3 do Cat.6A, pracuje w paśmie do 500 MHz i umożliwia certyfikację kabli Cat.6A pod kątem 10 Gigabit Ethernet w około 10 sekund na łącze. Testy są szybkie, interfejs czytelny, a zaawansowana diagnostyka HDTDX/HDTDR pozwala precyzyjnie zlokalizować miejsce uszkodzenia czy problemu.
Jak testujemy kable i patchcordy Lanberg?
W Lanberg każda seria kabli i patchcordów przeznaczonych do profesjonalnych instalacji przechodzi rygorystyczne testy za pomocą Fluke DSX-602. To nie jest procedura marketingowa – to weryfikacja, że produkt faktycznie spełnia deklarowane parametry.

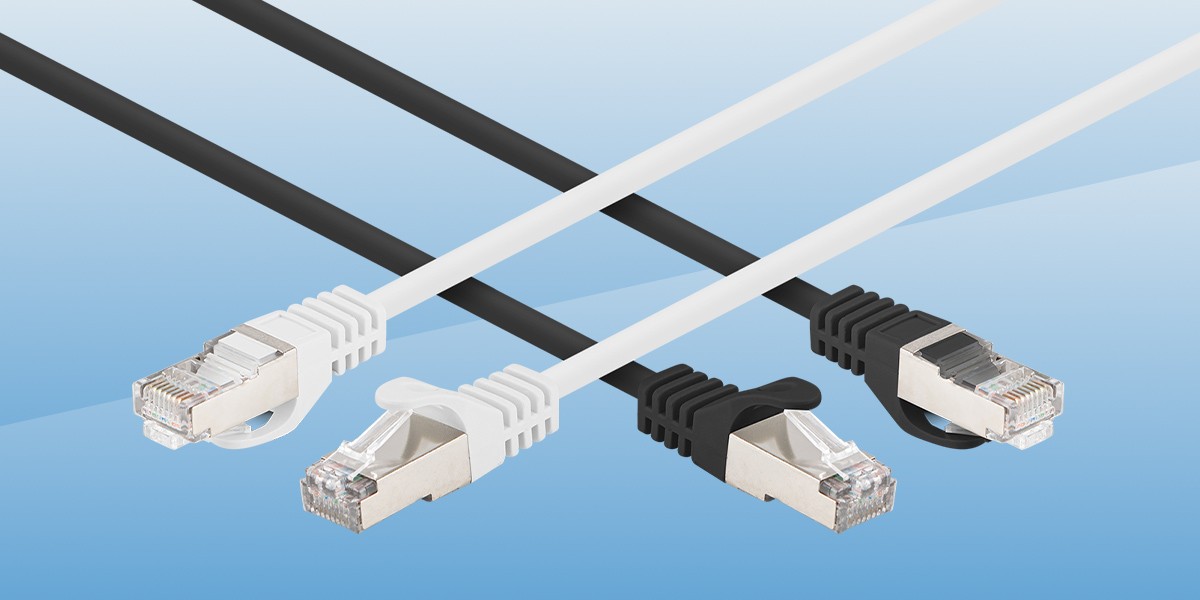

Proces wygląda następująco. Najpierw konfigurujemy tester – wybieramy odpowiedni standard (ISO/IEC 11801 lub TIA-568) i kategorię kabla. Używamy dedykowanych adapterów kanałowych lub permanent link, w zależności od typu testu. Dla patchcordów testujemy gotowy przewód zakończony wtykami RJ45 z obu stron – tester sprawdza komplet parametrów elektrycznych tak samo, jak w pełnym kanale.
Uruchamiamy test i w kilka sekund mamy wynik PASS lub FAIL. Na ekranie widzimy kluczowe parametry: tłumienie, przesłuchy NEXT i FEXT, Return Loss, długość łącza oraz parametry związane z PoE. Wynik PASS oznacza, że kabel spełnia wymagania normy dla zadanej kategorii. Istotny jest też margines – im wyższy, tym większa rezerwa na przyszłość.
Jeśli kabel nie przejdzie testu, diagnostyka DSX-602 lokalizuje miejsce problemu. Widzimy na wykresie, gdzie dokładnie jest załamanie sygnału, zgniecenie czy źle zarobiona wtyczka. To pozwala szybko skorygować proces produkcji i upewnić się, że każda partia spełnia wymagania.
Wyniki eksportujemy do oprogramowania LinkWare i generujemy raporty z dokładnymi pomiarami, wykresami i marginesami. Taka dokumentacja jest dostępna dla naszych partnerów handlowych i instalatorów – to dowód, że parametry kabli Lanberg nie są wzięte z sufitu.
Dlaczego kable Lanberg testowane Fluke to realna przewaga?
Jeśli montujesz okablowanie Lanberg z potwierdzeniem testów Fluke, masz techniczną pewność parametrów. Wiesz, że kabel udźwignie 10 Gb/s, bo został zmierzony i przeszedł certyfikację. To przekłada się na mniej awarii i reklamacji – mniej problemów z prędkością, zrywaniem połączeń czy niestabilnym PoE. Oszczędzasz czas, bo nie musisz wracać na obiekt, żeby gasić pożary po uruchomieniu systemu.
Dla instalatora to również większa wiarygodność w oczach klienta końcowego. Możesz pokazać raport z testów, a nie tylko prosić o wiarę na słowo. Klient widzi, że jego sieć została zmierzona, sprawdzona i spełnia parametry – to buduje zaufanie i ułatwia odbiór.
Lanberg testuje swoje kable i patchcordy Cat.6 oraz Cat.6A za pomocą DSX-602 zgodnie z normami ISO/IEC i TIA. Każda seria przeznaczona do wymagających instalacji – biur, centrów danych, obiektów przemysłowych – ma udokumentowane wyniki pomiarów. To gwarancja, że instalacja będzie działać zgodnie z projektem, bez niespodzianek.
Podsumowanie
Nie wszystkie kable na rynku są równe. Nadruk Cat.6 czy Cat.6A to tylko deklaracja producenta – prawdziwym potwierdzeniem jakości jest test przeprowadzony testerem certyfikującym. Lanberg używa Fluke DSX-602, żeby gwarantować, że kable faktycznie spełniają wymagania dla zadanej kategorii i przepustowości.
Jeśli zależy Ci na pewności, że Twoja instalacja będzie działać zgodnie z projektem, wybieraj kable i patchcordy Lanberg z udokumentowanymi testami Fluke. Mniej problemów, mniej reklamacji, więcej zadowolonych klientów. Skontaktuj się z nami, jeśli potrzebujesz doradztwa w doborze okablowania lub chcesz zobaczyć przykładowe raporty z testów.
