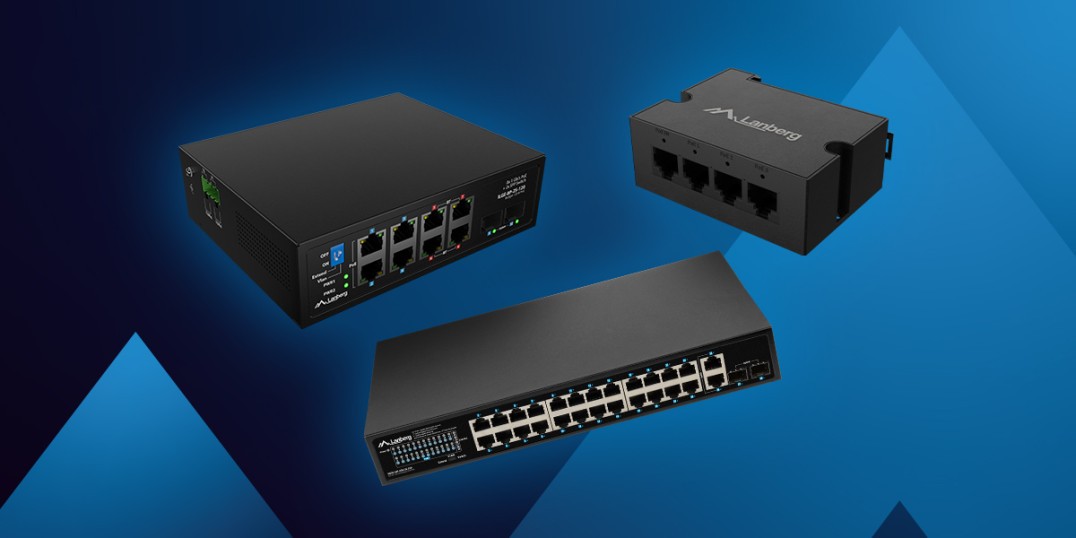

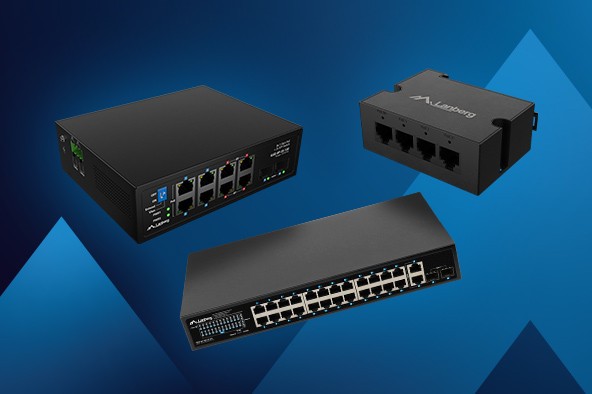

Jak dobrać switch PoE do monitoringu, Wi-Fi i instalacji technicznych?
Skoro wiesz już, czym jest switch PoE i do czego służy, czas na trudniejsze pytanie: który wybrać? Na rynku są dziesiątki modeli w bardzo różnych cenach i z bardzo różnymi parametrami. Część z nich świetnie sprawdzi się w biurze, inne nadają się wyłącznie do szafy w klimatyzowanej serwerowni, a jeszcze inne poradzą sobie w zewnętrznej skrzynce przy drodze w środku zimy. Różnica między nimi jest spora i warto ją rozumieć, zanim podejmiesz decyzję.
Liczba portów PoE, czyli ile urządzeń podłączysz
To pierwsze i najbardziej oczywiste kryterium, ale warto podejść do niego z głową. Zasada jest prosta: policz urządzenia, które mają być zasilane przez sieć, i dodaj zapas na przyszłość.
W małej instalacji biurowej z kilkoma kamerami i jednym access pointem wystarczy switch z czterema lub ośmioma portami PoE. W większym obiekcie, gdzie kamer jest kilkanaście, a punktów dostępowych kilka, sensowniejszy będzie model z ośmioma portami lub więcej.
Warto przy tym pamiętać, że nie każdy port w switchu musi być portem PoE. Wiele modeli ma osiem portów PoE i dodatkowo dwa lub więcej portów uplink, przez które switch łączy się z resztą sieci. Taka konfiguracja jest bardzo praktyczna i o portach uplink piszę osobno za chwilę.
Jedna wskazówka, która sprawdza się w praktyce: nie kupuj switcha z dokładnie tyloma portami, ile potrzebujesz dzisiaj. Instalacje mają tendencję do rozrastania się i brakujący port w połowie realizacji projektu potrafi spędzić sen z powiek.
Budżet mocy PoE, czyli najważniejszy parametr, o którym zapomina połowa kupujących
Liczba portów to jedno, ale budżet mocy PoE to parametr, który ma w praktyce jeszcze większe znaczenie i jest znacznie częściej pomijany przy zakupie.
Budżet mocy to łączna ilość watów, jaką switch może jednocześnie dostarczyć do wszystkich podłączonych urządzeń. I tu zaczyna się matematyka, której nie można ignorować.
Załóżmy, że masz switch z ośmioma portami PoE i budżetem 65W. Podłączasz osiem kamer, każda pobiera 12W. To razem 96W i switch po prostu nie jest w stanie ich zasilić wszystkich jednocześnie. Zacznie wyłączać kolejne porty lub ograniczać moc, a kamery będą się zachowywać nieprzewidywalnie.
Dlatego przed zakupem zawsze warto zsumować pobór mocy wszystkich urządzeń, które mają być zasilane, i porównać to z budżetem switcha. Do wyniku dobrze dodać 20-30% zapasu, bo urządzenia przy starcie często pobierają więcej energii niż podczas normalnej pracy.
Budżet mocy zależy też od standardu PoE obsługiwanego przez switch. Podstawowy PoE (802.3af) daje do 15,4W na port, PoE+ (802.3at) do 30W, a PoE bt (802.3bt), nazywany też PoE++, pozwala dostarczyć nawet 60 lub 90W na pojedynczy port. Dla instalacji z nowoczesnymi kamerami PTZ, access pointami Wi-Fi 6 czy urządzeniami wymagającymi naprawdę dużej mocy, standard PoE bt przestaje być luksusem i staje się koniecznością.
Kiedy przydają się porty uplink i SFP?
Większość switchów PoE ma oprócz portów zasilających kilka dodatkowych portów bez PoE, przeznaczonych do połączenia z resztą sieci lub z nadrzędnym switchem. To właśnie porty uplink.
W prostych instalacjach wystarczy jeden port uplink z kablem skrętkowym do routera lub głównego switcha. Ale jest jeden problem: kabel skrętkowy ma ograniczony zasięg. Standard Ethernet na skrętce działa poprawnie do 100 metrów. Jeśli szafa z switchem stoi dalej, trzeba szukać innego rozwiązania.
Tu wchodzą porty SFP. SFP to rodzaj gniazda, do którego wkładasz wymienną wkładkę optyczną lub miedzianą, w zależności od potrzeb. Wkładki światłowodowe pozwalają na transmisję na odległości liczące się w kilometrach, bez żadnej utraty prędkości i jakości sygnału.
Dla instalacji rozległych, takich jak monitoring na terenie fabryki, kampusu szkolnego, osiedla czy infrastruktura miejska, porty SFP zmieniają wszystko. Zamiast szukać kompromisów i kombinować z konwerterami mediów dokupowanymi oddzielnie, switch z wbudowanymi portami SFP obsługuje połączenia długodystansowe od razu po wyjęciu z pudełka.
Dwa niezależne porty SFP to dziś standard w porządnych switchach przemysłowych i rozwiązaniach klasy light industrial. Dają elastyczność w doborze wkładek i możliwość prowadzenia połączeń w dwóch różnych kierunkach jednocześnie.
Czym różni się switch biurowy od rozwiązania do wymagających zastosowań?
To pytanie, przy którym wiele osób popełnia błąd. Switch biurowy za kilkaset złotych wygląda na zdjęciu podobnie do switcha przemysłowego za kilka razy więcej. Tymczasem różnice są fundamentalne i wychodzą na jaw dokładnie wtedy, kiedy warunki przestają być idealne.
Switch biurowy projektuje się z myślą o pracy w zamkniętym pomieszczeniu, w temperaturze pokojowej, ze stabilnym zasilaniem z gniazdka 230V. Działa świetnie w szafie serwerowej lub pod biurkiem. Ale wynieś go do zewnętrznej skrzynki telekomunikacyjnej przy słupie monitoringu miejskiego i problemy zaczną się już pierwszej mroźnej zimy.
Switch do wymagających zastosowań, określany często mianem light industrial lub po prostu przemysłowego, jest projektowany z założeniem, że warunki będą trudne. Różnice zaczynają się od zakresu temperatur pracy: tam gdzie switch biurowy wysiada już przy kilku stopniach mrozu, model przemysłowy pracuje bez zarzutu od -25°C do 65°C lub nawet w szerszym zakresie.
Kolejna różnica to zasilanie. Switche przemysłowe często mają wejście na napięcie stałe zamiast lub obok standardowego zasilacza, a do tego obsługują redundantne, podwójne zasilanie. Jeśli jedno źródło zasilania zawiedzie, drugie natychmiast przejmuje obciążenie i urządzenia pracują dalej. W krytycznych instalacjach, gdzie kamera musi rejestrować obraz bez przerwy, to nie jest dodatkowy bonus, ale wymóg.
Dochodzi jeszcze kwestia montażu. Switche przemysłowe mają zintegrowany uchwyt do montażu na szynie DIN, który jest standardem w szafach automatyki i skrzynkach zewnętrznych. Switch biurowy w takiej szafie to kłopot montażowy i prośba o przypadkowe uszkodzenie.
Wreszcie: obudowa. Solidna metalowa konstrukcja lepiej odprowadza ciepło, lepiej chroni elektronikę i po prostu dłużej wytrzymuje w trudnych warunkach.
Najczęstsze błędy przy wyborze switcha PoE
Przez lata utrwaliło się kilka błędów, które powtarzają się regularnie, zarówno wśród osób kupujących sprzęt po raz pierwszy, jak i u doświadczonych instalatorów działających pod presją budżetu.
Najczęstszy to kupowanie switcha z niewystarczającym budżetem mocy. Switch ma osiem portów PoE, więc kupujący zakłada, że wystarczy do ośmiu urządzeń. Tak, ale tylko jeśli łączny pobór tych urządzeń mieści się w budżecie watowym. Kamery PTZ, access pointy Wi-Fi 6 i inne wymagające urządzenia potrafią to założenie szybko zweryfikować.
Drugi błąd to kupowanie tańszego switcha biurowego do instalacji zewnętrznej lub przemysłowej. Pozorna oszczędność na zakupie zmienia się w realne koszty awarii, napraw i wyjazdów serwisowych. Switch, który wysiada przy pierwszym upale albo pierwszym mrozie, nie jest żadną oszczędnością.
Trzeci to ignorowanie portów SFP przy planowaniu instalacji rozległych. Ktoś liczy, że skrętka dociągnie na 120 metrów, bo "prawie zawsze działa". W praktyce skrętka powyżej 100 metrów to losowe problemy z transmisją, które są trudne do zdiagnozowania i frustrujące w usuwaniu.
Czwarty błąd to brak zapasu portów. Instalacja rozrasta się i po roku okazuje się, że brakuje miejsca na dodatkowe urządzenia. Kupno switcha z małym zapasem portów często oznacza wymianę całego urządzenia zamiast prostego rozbudowania systemu.
Piąty, rzadziej omawiany, to nieuwzględnienie zasilania redundantnego w miejscach, gdzie ciągłość pracy jest krytyczna. Monitoring w banku, systemie bezpieczeństwa lotniska czy na bramie zakładu produkcyjnego nie może po prostu przestać działać przy awarii jednego zasilacza.
Jak to wszystko połączyć przy wyborze konkretnego modelu?
Dobry switch PoE do poważniejszych zastosowań powinien zbierać w sobie kilka cech jednocześnie: odpowiedni budżet mocy dopasowany do planowanych urządzeń, wsparcie dla wyższych standardów PoE jeśli instalacja wymaga dużej mocy na port, porty SFP jeśli instalacja jest rozległa, oraz odpowiednią odporność na warunki środowiskowe jeśli switch nie trafi do klimatyzowanej serwerowni.
Rynek oferuje dziś modele, które łączą wszystkie te cechy w kompaktowej obudowie przeznaczonej do montażu na szynie DIN. Segment light industrial, który przez lata był niszą dla dużych integratorów, stał się dostępny też dla mniejszych instalacji i pojedynczych wdrożeń.
Właśnie w tym segmencie Lanberg przygotowuje swoją odpowiedź na potrzeby nowoczesnych instalatorów i o konkretnym rozwiązaniu, które z tych założeń wynika, napiszemy więcej w kolejnym artykule.
