Jak wybrać odpowiedni RACK do Twojego projektu?
Dobór szafy rack to decyzja infrastrukturalna, a nie „zakup mebla”. Od właściwego modelu zależy stabilność pracy sieci, temperatura urządzeń, ergonomia serwisu, bezpieczeństwo fizyczne oraz realny TCO – całkowity koszt utrzymania w całym cyklu życia instalacji. Szafa decyduje o tym, czy wymiana switcha zajmie 5 minut, czy pół dnia; czy UPS i okablowanie da się poprowadzić logicznie, czy będą wiecznie kolidować z drzwiami; czy rezerwa miejsca i mocy wystarczy na rozwój, czy każdy upgrade skończy się remontem szachtu.
W praktyce właściwy wybór nie sprowadza się do „ile U i jaka głębokość”. Równie ważne są: środowisko pracy (SOHO, biuro, serwerownia, lab/AV — czyli laboratoria i systemy audio-wideo: sale konferencyjne, studia/broadcast, edukacja, digital signage; gdzie liczy się cicha praca, szybkie rekonfiguracje i łatwy dostęp front/tył do urządzeń takich jak matryce HDMI/SDI/HDBaseT, procesory DSP, wzmacniacze, miksery, encodery/recordery, playery signage i kontrolery sterowania), gęstość mocy (PoE, NVR, serwery), logistyka kabli (promienie gięcia, prowadzenie pionowe/poziome), dystrybucja zasilania (PDU 1U/0U, zapas mocy), akustyka oraz możliwość serwisu bocznego i tylnego. Najczęstsze problemy biorą się z braku zapasu – U, głębokości, mocy i chłodzenia – oraz z nieprzemyślanego porządku kablowego. Zapraszamy do lektury naszego wpisu, w którym postaramy się rozwiać wszelkie wątpliwości.

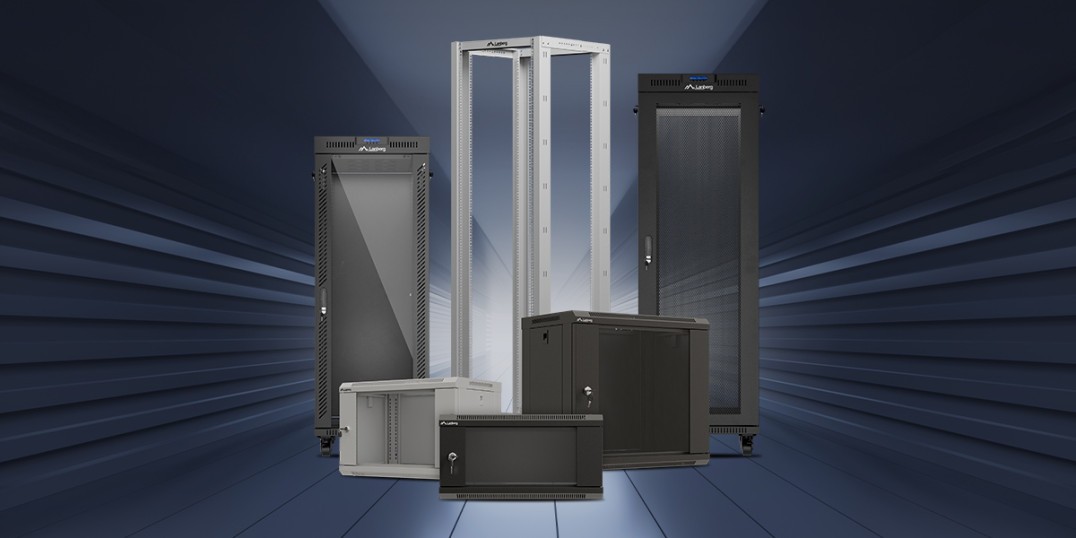

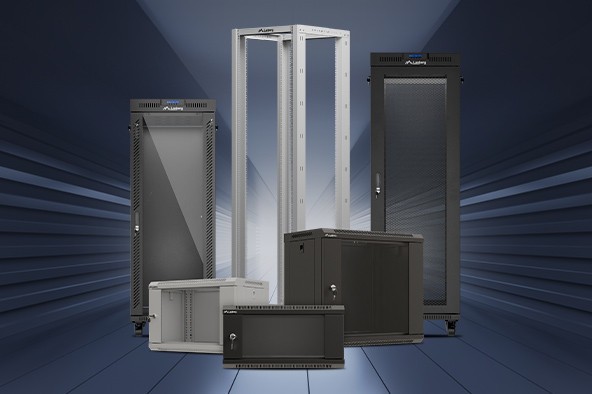

Czym w ogóle jest szafa rack?
Szafa rack to standaryzowana obudowa do montażu urządzeń IT/telekom/AV, oparta o szerokość 19″ (rzadziej 10″) i podział wysokości na jednostki „U” (1U = 44,45 mm). Standaryzacja oznacza, że patch panele, przełączniki, serwery, UPS-y i akcesoria pasują do tych samych szyn montażowych, a serwis jest przewidywalny. Dobra szafa to nie tylko stalowa rama z drzwiami: to przemyślany przepływ powietrza, bezpieczne zasilanie, uziemienie elementów oraz miejsce na rozwój, które łącznie skracają czas przestojów i obniżają koszty utrzymania.
Standardy: 19″ (profesjonalny rynek), 10″ (SOHO — Small Office/Home Office, małe biuro/domowe biuro; biuro, serwerownia, lab/AV); mocowanie do szyn z podziałką U, śruby M6 + koszyki.
Korpus: wiszący lub stojący; drzwi szklane/perforowane; zdejmowane panele boczne; przepusty kablowe.
Cele: porządek i standaryzacja, krótszy serwis, lepsza niezawodność, bezpieczeństwo oraz estetyka.

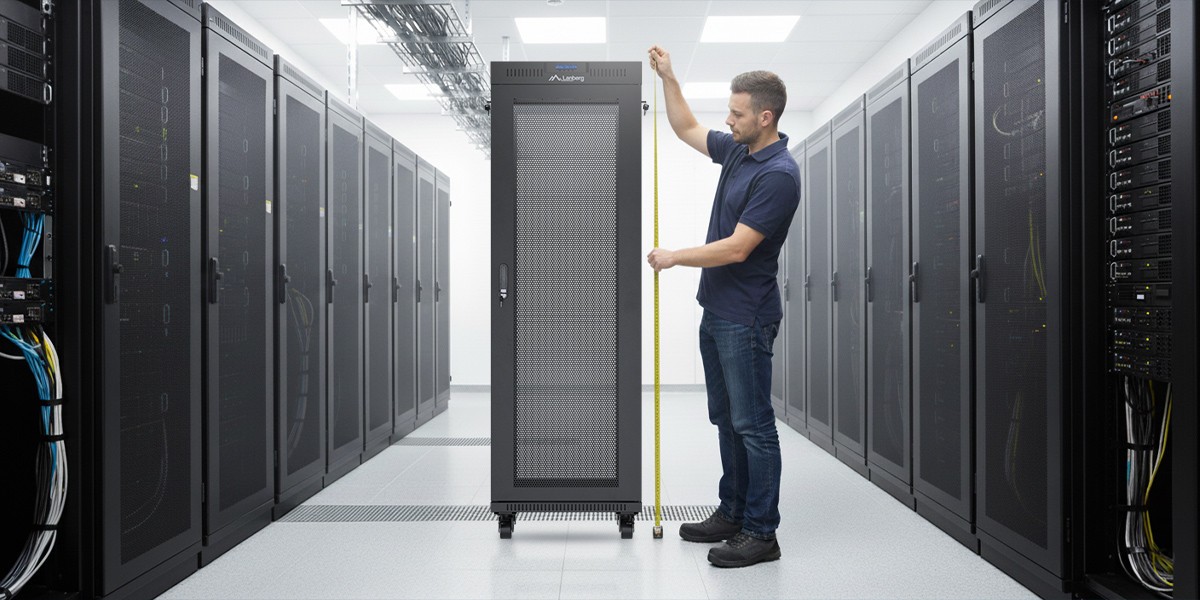

Jak czytać specyfikacje i planować wymiarowanie?
Specyfikacja każdej szafy sprowadza się do trzech wymiarów: szerokości (19″/10″), wysokości (U) i głębokości (zewnętrznej oraz montażowej – odległości między szynami). Zanim wybierzesz model, zrób inwentarz sprzętu, zsumuj jednostki U i dodaj 20–30% zapasu. Głębokość licz „na realnie”: obudowa + wtyki + promień gięcia kabli. Sprawdź też nośność (dla wiszących), kierunek otwierania i możliwość przełożenia zawiasów, a w stojących – poziomowanie i ewentualne kotwienie.
Wysokość w U – zapas, który ratuje projekty
Planowanie „na styk” kończy się brakiem miejsca na organizery czy dodatkowy patch panel. Minimalny bufor 20–30% pozwala rozbudować instalację bez reorganizacji całej szafy.
Praktyka: policz U wszystkich urządzeń, dodaj +20–30%, zaplanuj wolne 1U nad elementami szczególnie „gorącymi”.
Głębokość – wymiar zewnętrzny i montażowy
W wiszących najczęściej 450–600 mm, w stojących 600/800/1000/1200 mm. Pamiętaj o faktycznej przestrzeni montażowej, wtykach zasilania/ethernet oraz promieniach gięcia – szczególnie przy patchcordach z przodu.
Wskazówka: dla serwerów/UPS preferuj 1000–1200 mm; dla SOHO/CCTV bezpieczne będzie 600 mm.

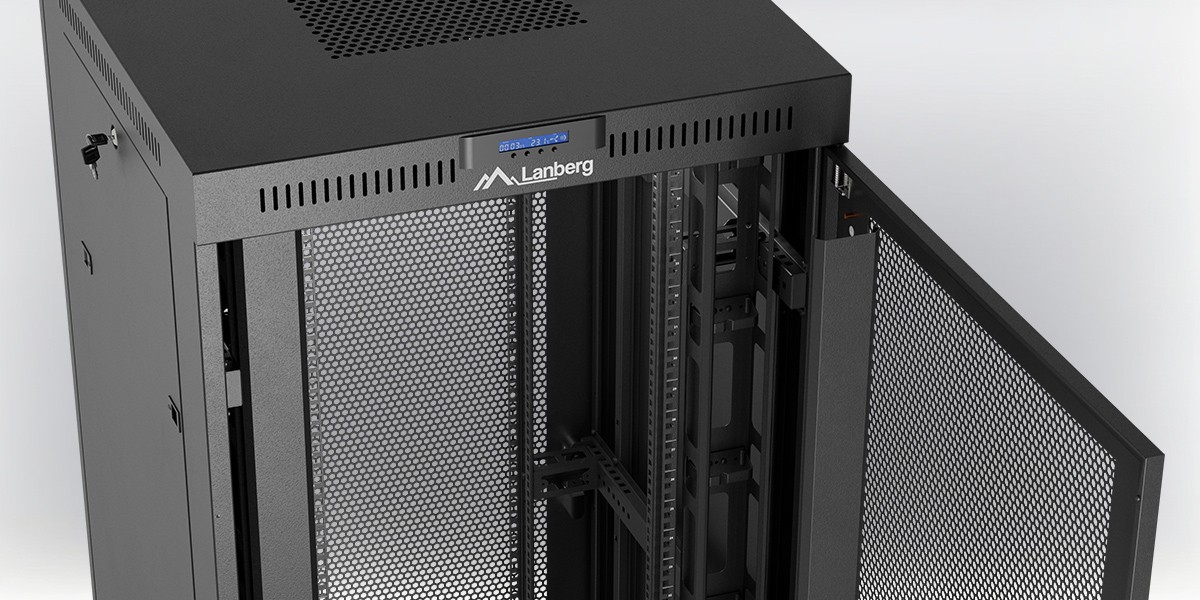

Drzwi i dostęp serwisowy
Szklane poprawiają akustykę i umożliwiają szybki wgląd; perforowane wzmacniają przepływ powietrza. Zdejmowane boki i sensowny dostęp do tyłu skracają interwencje.
Wskazówka: tam, gdzie liczy się cisza.
Nośność i stabilność
Wiszące ogranicza ściana i uchwyty, więc ciężkie elementy (UPS) to wyjątek. W stojących najcięższe moduły montuj nisko, poziomuj i – przy dużych obciążeniach – kotw.
Zasada: ciężar na dół, środek ciężkości nisko, bezpieczeństwo rośnie.

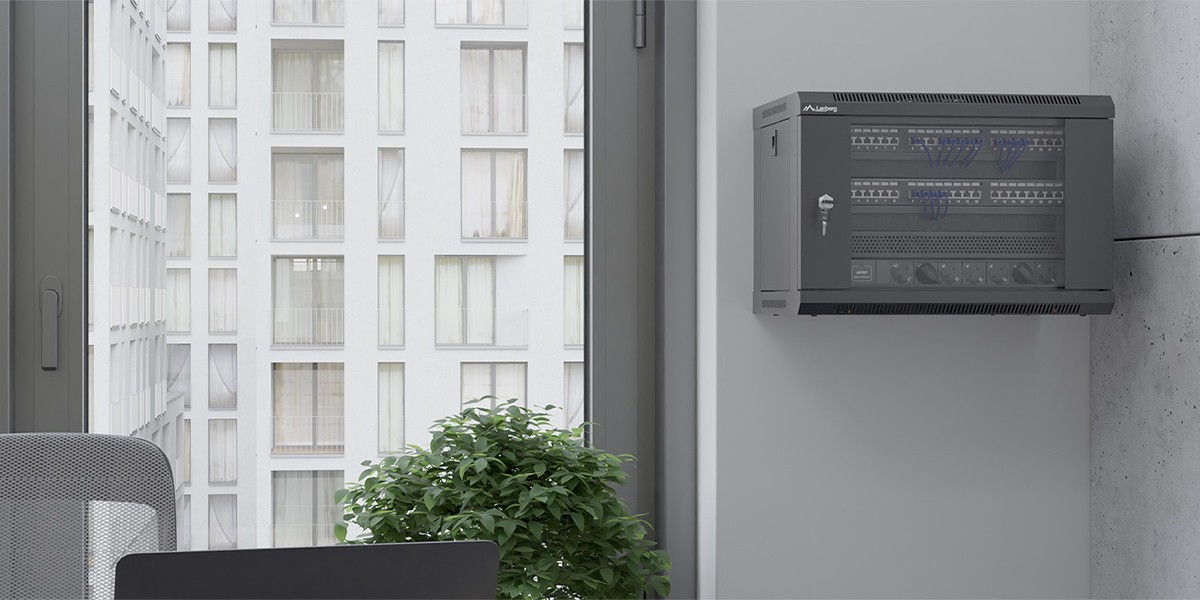

Szafy wiszące – kompaktowe centrum dystrybucyjne
Szafy wiszące są idealne dla SOHO, małych biur, punktów piętrowych (IDF) i CCTV. Typowe 9–12U o 600 mm głębokości pomieści router/ONT, switch PoE, 1–2 patch panele oraz NVR, zostawiając margines na estetyczne prowadzenie kabli. W instalacjach PoE i monitoringu ciepło bywa wyzwaniem – warto użyć drzwi perforowanych i panelu wentylacyjnego z termostatem. Ograniczeniem bywa nośność ściany; jeśli planujesz UPS, sprawdź dopuszczalne obciążenie i montuj go na półce jak najniżej.
Kiedy wybrać: punktowy węzeł sieci, NVR + PoE, mikrosieć w domu/biurze.
Wymiary startowe: od 4U - 12U, 350-450 mm głębokości (zapas na wtyki i patchcordy).
Wentylacja: panel 2–4 wentylatory + termostat; wolne 1U nad „grzałkami”.
Akcesoria: półka pod NVR/UPS, organizer 1U, panel szczotkowy, PDU 1U, zestaw śrub M6.

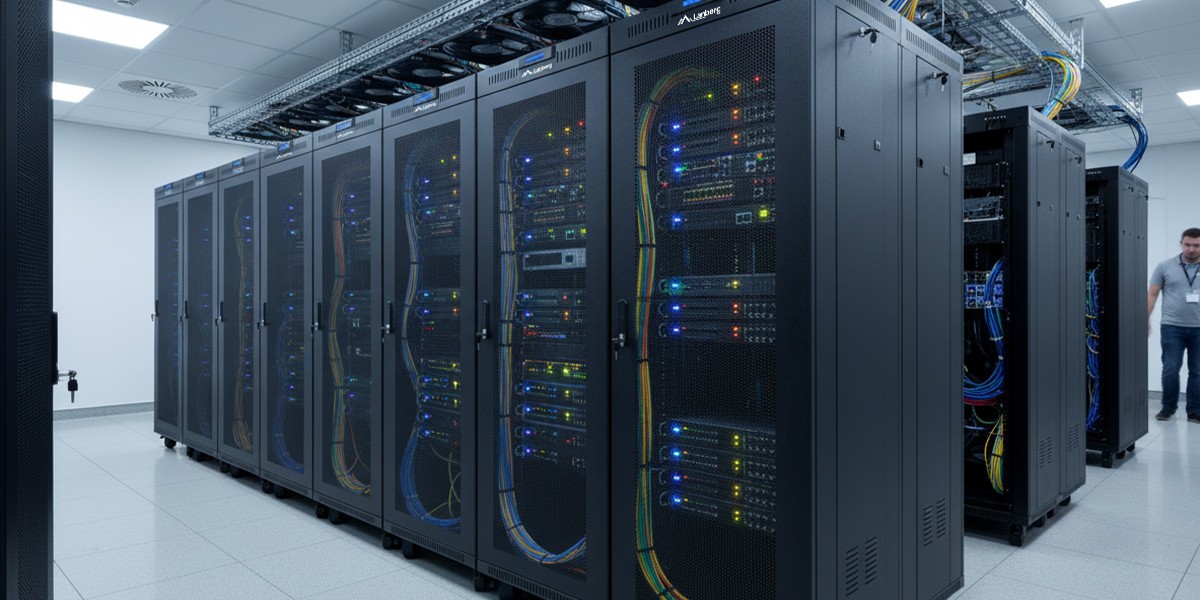

Szafy stojące – fundament serwerowni i większych IDF/MDF
Gdy rośnie liczba urządzeń i wymagania co do zasilania, chłodzenia oraz okablowania, czas na szafę stojącą. W biurach dobrym punktem startu jest 15U-32U (najczęściej 600x600, 600x800 mm), a w serwerowniach od 37U–47U (od 600x1000\1200 lub 800x1000/1200 mm) z perforacją przód/tył. Najcięższe moduły – UPS on-line, baterie – montuj najniżej; całość poziomuj za pomocą nóżek bądź kółek i w razie potrzeby kotw do posadzki. Panele zaślepiające 1–2U pomiędzy blokami sprzętu poprawiają kierunkowość chłodzenia i redukują „krótkie spięcia” strug powietrza.
Kiedy wybrać: serwery na prowadnicach, macierze, większe UPS-y, pionowe PDU, dużo kabli.
Wymiary startowe: W biurach dobrym punktem startu jest 22–32U (najczęściej 800×1000 mm), a w serwerowniach 42–47U (800×1000/1200 mm).
Zasilanie: dwa tory, PDU 0U po obu stronach, minimum 30% zapasu mocy.
Organizacja: pionowe organizery, szczotki w dachu/podłodze, zaślepki między urządzeniami.

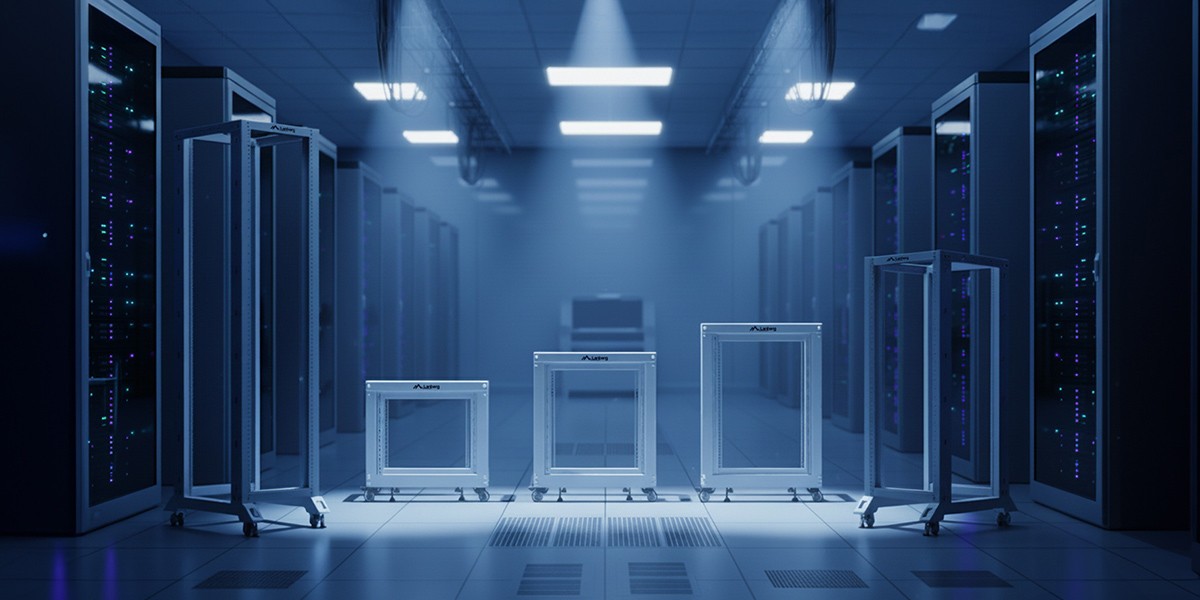

Open rack – pełny dostęp i maksymalna elastyczność
Open rack (stojak otwarty 19″) to rozwiązanie dla laboratoriów, stanowisk testowych i integracji AV. Brak obudowy oznacza maksymalną wentylację i błyskawiczne rekonfiguracje, ale wymaga kontrolowanego środowiska – bez przypadkowego ruchu i nadmiernego zapylenia.
Zalety: dostęp 360°, szybkie zmiany, świetna termika.
Wskazówki: kółka + poprzeczki usztywniające, rzepy/opaski zaciskowe, pionowe drabinki na wiązki.
Ograniczenia: mniejsza ochrona fizyczna – tylko do stref „czystych”.

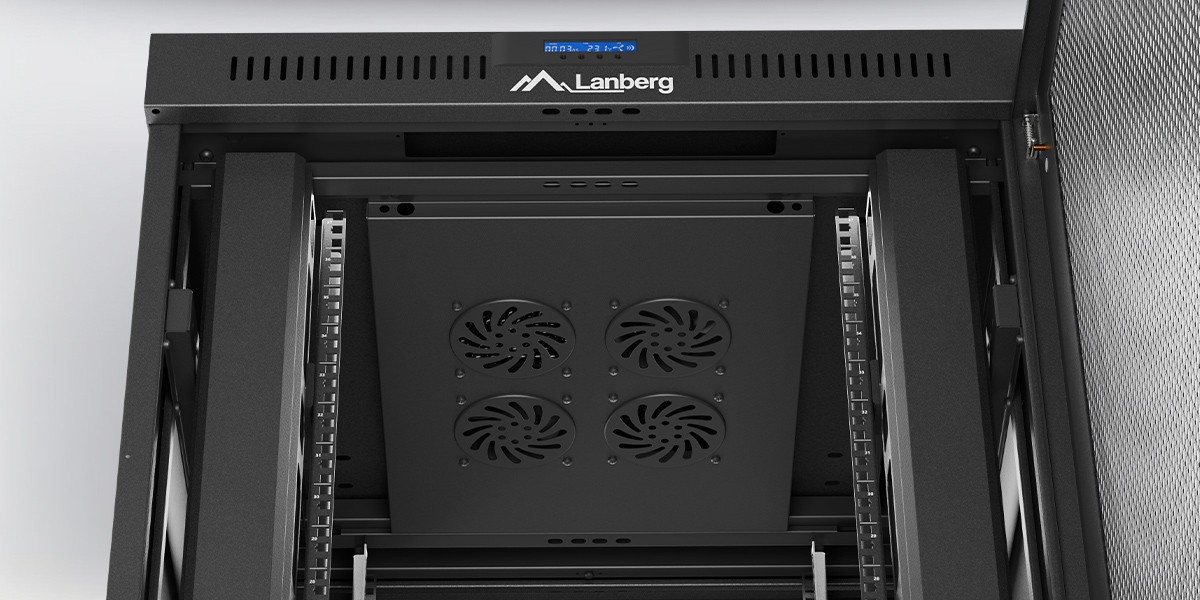

Chłodzenie i akustyka – dyscyplina, która się opłaca
Chłodzenie planujemy tak, by wspierać kierunek front - tył. Drzwi perforowane i panele zaślepiające ograniczają mieszanie strug. W strefach biurowych sprawdzą się wentylatory o regulowanej prędkości z termostatem – mniej hałasu, stabilniejsza temperatura. Switche PoE i NVR potrafią oddawać sporo ciepła; zostaw nad nimi wolne 1U lub wymuś większy przepływ.
Dobre praktyki
Perforacja przód/tył, zaślepki 1–3U, wolne RU nad gorącymi punktami.
Unikaj „krótkich spięć” powietrza – separuj strefy zimnego i gorącego.
Monitoruj temperaturę – progi alarmowe ustaw realistycznie.
Automatyka
Panele wentylacyjne + termostat; chłodzenie pracuje, gdy trzeba, a nie „na pełnym gwizdku” cały czas.
Akustyka
Szkło + uszczelki w miejscach wrażliwych na hałas; pamiętaj o kompromisie z termiką.

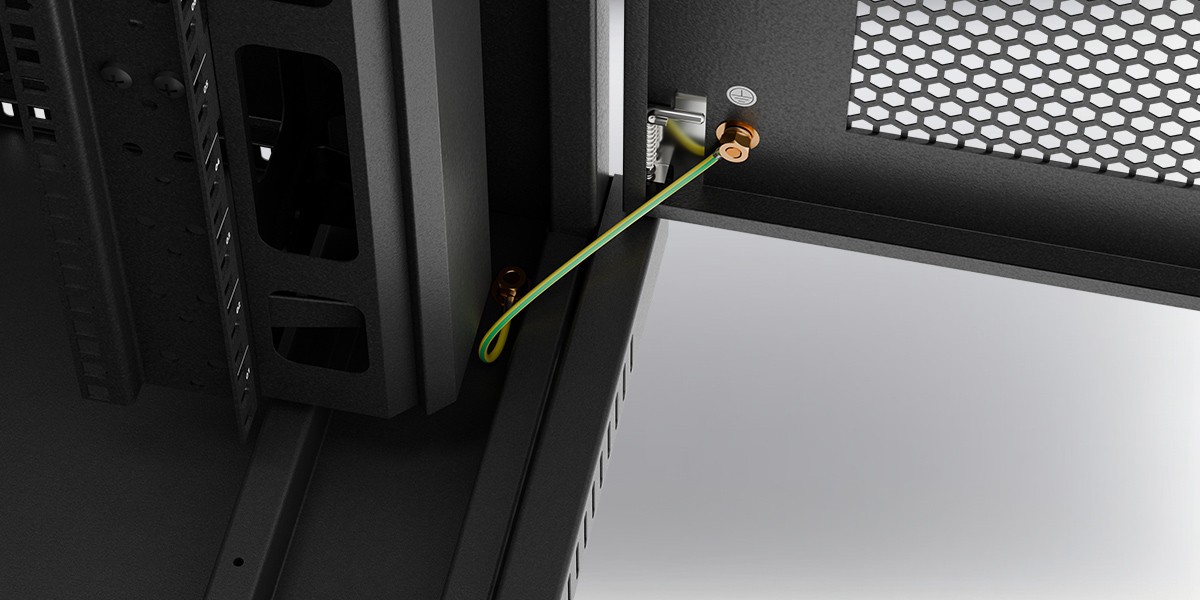

Zasilanie i bezpieczeństwo – marginesy dają spokój
Zasilanie porządkuj przez PDU: w wiszących – 1U; w stojących – pionowe 0U (więcej gniazd, krótsze przewody). Projektuj z 30% zapasem gniazd i mocy. UPS rack montuj na prowadnicach; w systemach krytycznych rozważ UPS on-line z obejściem serwisowym (bypass). Wszystkie elementy szafy (korpus, drzwi, panele) uziemij i kontroluj dostęp do pomieszczenia.
Plan mocy: zapas ≥30% na wzrost obciążenia i temperaturę.
Topologia: tam gdzie to możliwe – dwa niezależne tory.
Bezpieczeństwo: uziemienie, zamki, ograniczony demontaż paneli.

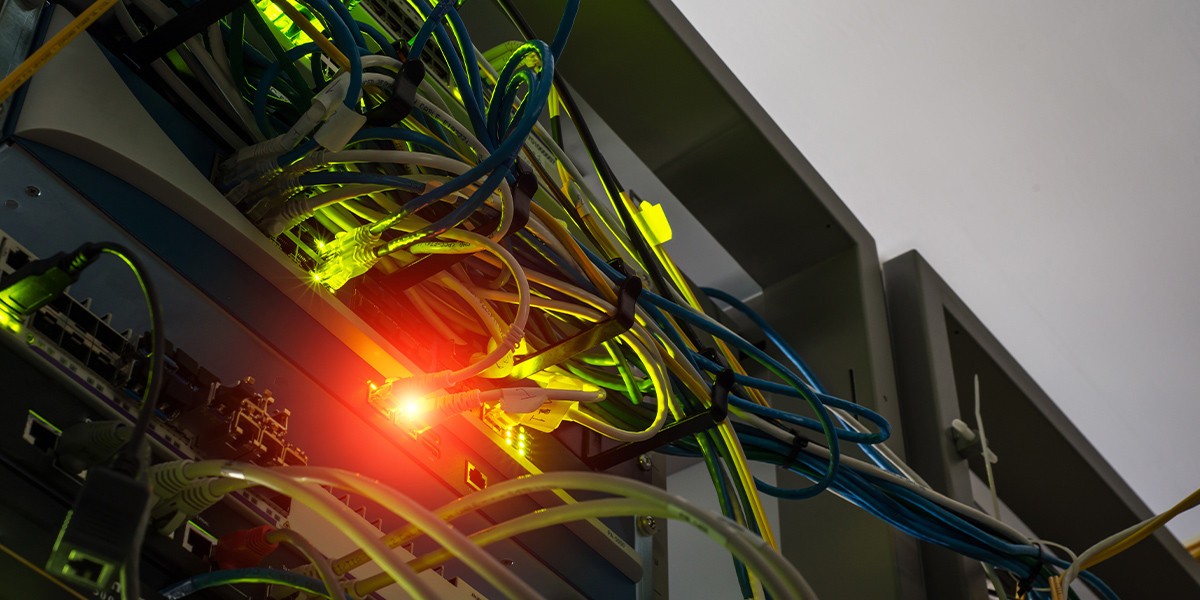

Porządek w kablach – szybszy serwis i mniej błędów
Stałe wyprowadzenia kończ na patch panelach, a w urządzeniach pracuj krótkimi, opisanymi patchcordami. Z przodu używaj organizerów poziomych, a w stojących – pionowych drabinek. Panele szczotkowe pozwalają wprowadzać wiązki z góry/dołu bez utraty estetyki i ograniczają zasysanie kurzu. Światłowody prowadź osobno, z zachowaniem promieni gięcia.
Organizacja: patch panel = granica między stałym okablowaniem a przepinkami.
Ergonomia: łagodne łuki, rezerwy długości, etykiety portów i wiązek.
FO: osobne tory i promień gięcia zgodny z zaleceniami producenta.
Dobór do scenariusza – jak nie przestrzelić
W domu/mikrobiurze najlepiej sprawdzi się wisząca 19″ 4–12U, 350–450 mm głębokości (NVR/PoE: 450–600 mm). W IDF/MDF wybierz wiszącą 12–15U (350–600 mm) albo przejdź na stojącą 15–32U — korpus 600×600 lub 600×800 mm.
„Jednoszafowa” serwerownia to stojąca 37–47U (najczęściej 42–47U) o wymiarach 600×1000/1200 lub 800×1000/1200 mm, z perforacją przód/tył, pionowymi PDU 0U po obu stronach i zaślepkami 1–3U między blokami sprzętu.
Laboratoria i systemy AV skorzystają z open racka 18–42U — pełny dostęp i świetna termika, ale tylko w środowiskach kontrolowanych; dodaj kółka, poprzeczki usztywniające oraz rzepy/opaski zaciskowe.
SOHO / CCTV
Szafa: wisząca 9–12U, 600 mm.
Dodatki: wentylator + termostat, PDU 1U, organizer 1U, półka pod NVR/UPS.
Biuro (IDF/MDF)
Szafa: wisząca 12–15U lub stojąca 22–32U.
Priorytety: przejrzyste prowadzenie kabli, zapas U, estetyka frontu.
Serwerownia
Szafa: stojąca 42–47U, 800×1000/1200 mm.
Priorytety: perforacja przód/tył, PDU 0U po obu stronach, zaślepki, porządek w pionach.
Lab / AV
Szafa: open rack 18–42U.
Priorytety: szybkie rekonfiguracje, pełny dostęp, rzepy/organizer pionowy.
Najczęstsze błędy i jak ich uniknąć?
Najczęściej brakuje zapasu U i głębokości montażowej, przez co wtyki kolidują z drzwiami, a każdy nowy element wywołuje „efekt domina”. Równie częste jest niedoszacowanie chłodzenia (PoE/NVR) i „zasilanie na styk”. Ciężkie moduły montowane wysoko podnoszą środek ciężkości i ryzyko przechyłu.
Zapas: +20–30% U i +30% mocy.
Głębokość: licz wtyki i promienie gięcia; sprawdzaj głębokość między szynami.
Termika: perforacja, wentylatory, zaślepki; wolne RU nad gorącymi elementami.
Stabilność: UPS/baterie na dole, poziomowanie i ewentualne kotwienie.
Akcesoria, które naprawdę robią różnicę
To drobiazgi, które skracają serwis i podnoszą niezawodność. Półki (stałe/wysuwne) dla urządzeń bez „uszu”, prowadnice pod serwery, zaślepki 1–2U poprawiające kierunkowość chłodzenia, PDU 1U/0U dla porządku w zasilaniu, panele szczotkowe, organizery oraz zapas śrub M6 z koszykami.
Montaż: półki, prowadnice, zestawy M6.
Chłodzenie: zaślepki, wentylatory + termostat.
Porządek/zasilanie: PDU 1U/0U, organizery, panele szczotkowe, rzepy/trytki.
Podsumowanie
Wybór szafy rack zaczynaj od roli (SOHO/IDF/serwerownia/lab), potem policz U i głębokość „na realnie”, zaprojektuj chłodzenie oraz zasilanie z zapasem, a na końcu zadbaj o kulturę okablowania. Marginesy to Twoje ubezpieczenie: +20–30% U i +30% mocy gwarantują, że instalacja pozostanie serwisowalna i gotowa na rozwój.
SOHO/CCTV: wisząca 19″ 4–12U, 350–450 mm (dla NVR/PoE: 450–600 mm); wentylator z termostatem, PDU 1U, wolne 1U nad „grzałkami”.
IDF/MDF: wisząca 12–15U lub stojąca 15–32U (600×600 / 600×800 mm); organizery (poziome/pionowe) i zaślepki 1–3U.
Serwerownia: stojąca 37–47U (najczęściej 42–47U), 600×1000/1200 lub 800×1000/1200 mm; perforacja przód/tył, PDU 0U po obu stronach, zaślepki 1–3U, dwa tory zasilania i ≥30% zapasu mocy.
Lab/AV: open rack 18–42U — pełny dostęp i szybkie rekonfiguracje w środowisku kontrolowanym; kółka + poprzeczki usztywniające, rzepy/opaski zaciskowe, pionowe drabinki.
Dobrze dobrana szafa rack to inwestycja w stabilność i niższy TCO – porządkuje okablowanie, poprawia chłodzenie i skraca czas serwisu. Teraz masz już komplet kryteriów, żeby podjąć decyzję świadomie: od wysokości w U i realnej głębokości montażowej, przez typ drzwi i plan chłodzenia, po dystrybucję zasilania i akcesoria. Zamiast „kompromisów na dziś”, wybierz rozwiązanie, które zostawia margines na jutro.
