1. Wprowadzenie do kabli LAN
W dobie cyfryzacji i wszechobecnego Internetu, stabilne i szybkie połączenie sieciowe to podstawa. Niezależnie od tego, czy korzystasz z sieci w domu, czy w biurze, kabel LAN (Local Area Network) jest kluczowym komponentem, który zapewnia niezawodną transmisję danych. Kable sieciowe, znane również jako kable Ethernet lub skrętki, służą do łączenia urządzeń takich jak komputery, routery, czy switche w lokalnych sieciach LAN. Dzięki nim możemy cieszyć się szybkim dostępem do Internetu, płynnym przesyłaniem danych i stabilnym połączeniem bez zakłóceń.
Ewolucja kabli LAN
Od momentu powstania sieci Ethernet, kable sieciowe przeszły znaczną ewolucję. Począwszy od pierwszych kabli kategorii 3, poprzez popularne dziś Cat5e i Cat6, aż po najnowsze Cat8, rozwój ten był napędzany potrzebą przesyłania coraz większych ilości danych z wyższą prędkością i lepszą ochroną przed zakłóceniami elektromagnetycznymi. Dziś kable Ethernet są dostępne w różnych typach i kategoriach, aby sprostać zróżnicowanym wymaganiom użytkowników i technologii. Wspólnym mianownikiem wszystkich kategorii jest złącze RJ45.

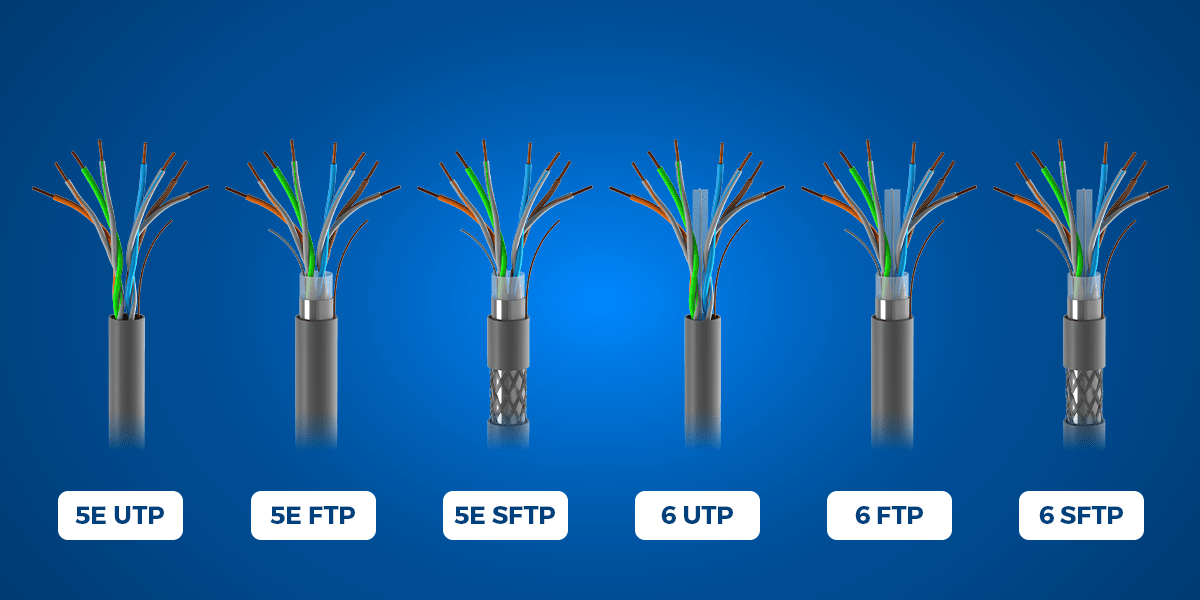

2. Rodzaje kabli LAN - podział na kategorie
Kategoria 5e (Cat5e)
Cat5e to obecnie najpopularniejszy kabel sieciowy, używany w wielu domowych i biurowych sieciach lokalnych. Pozwala na przesyłanie danych z prędkością do 1 Gb/s przy częstotliwości 100 MHz. Jest to kabel zwykle nieekranowany (UTP), co oznacza, że nie posiada dodatkowej ochrony przed zakłóceniami, ale w większości przypadków zapewnia wystarczającą stabilność połączenia.
Kategoria 6 (Cat6)
Kable Cat6 oferują wyższą przepustowość i prędkość transmisji danych do 10 Gb/s na krótkich dystansach (do 55 metrów) przy częstotliwości 250 MHz. Posiadają lepszą konstrukcję i często są ekranowane (STP), co zapewnia lepszą ochronę przed zakłóceniami elektromagnetycznymi.
Kategoria 6a (Cat6a)
Cat6a to ulepszona wersja Cat6, zdolna przesyłać dane z prędkością 10 Gb/s na dystansie do 100 metrów przy częstotliwości 500 MHz. Dzięki podwójnemu ekranowaniu jest bardziej odporna na zakłócenia i idealnie nadaje się do zastosowań wymagających dużej przepustowości.
Kategoria 7 (Cat7)
Kable Cat7 zapewniają prędkość transmisji danych do 10 Gb/s przy częstotliwości 600 MHz. Są zawsze ekranowane i oferują najwyższy poziom ochrony przed zakłóceniami. Są idealne do profesjonalnych instalacji sieciowych, gdzie wymagana jest niezawodność i stabilność połączenia.
Kategoria 8 (Cat8)
Najnowocześniejszy standard kabli sieciowych, Cat8, umożliwia przesyłanie danych z prędkością do 40 Gb/s przy częstotliwości 2000 MHz. Stosowany głównie w centrach danych i miejscach, gdzie wymagana jest ekstremalnie wysoka przepustowość i minimalne opóźnienia.

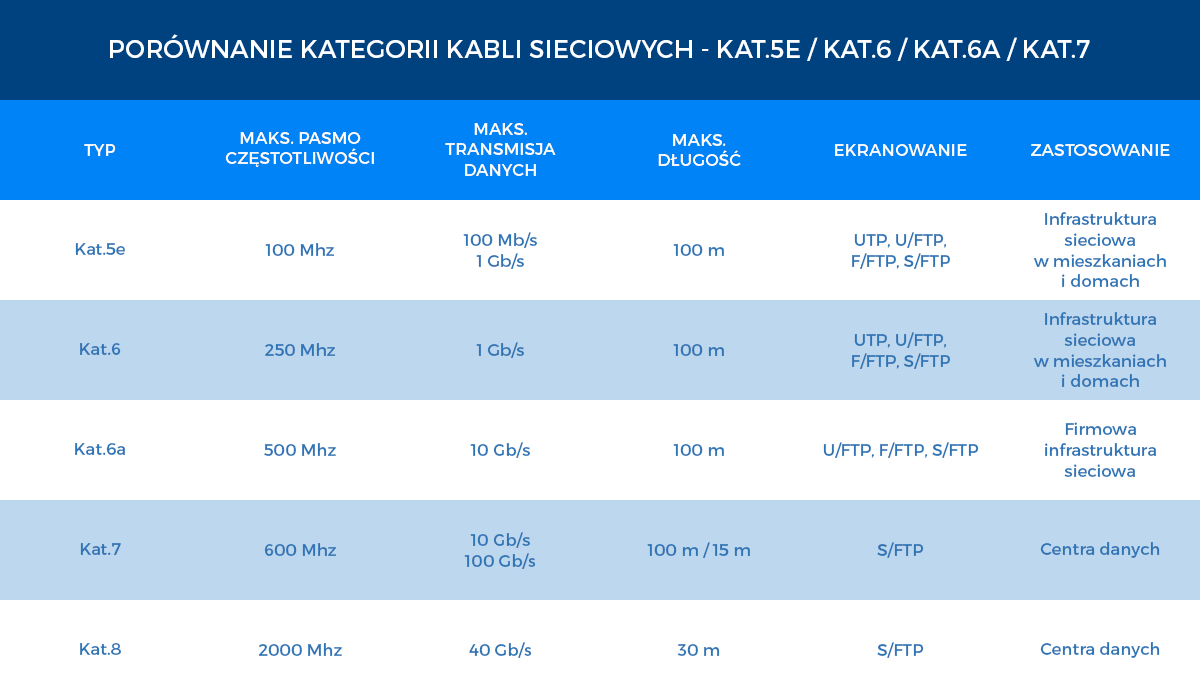

Porównanie między kategoriami
Wybór odpowiedniego kabla Ethernet zależy od indywidualnych potrzeb sieci. Jeśli korzystasz z Internetu głównie do przeglądania stron i streamingu, kabel Cat5e powinien być wystarczający. Jeśli jednak potrzebujesz większej prędkości i stabilności, np. do gier online czy przesyłania dużych plików, warto rozważyć kabel Cat6 lub wyższy. Pamiętaj również o długości kabla Ethernet – im dłuższy kabel, tym większe ryzyko utraty sygnału, dlatego ważne jest dobranie odpowiedniej długości do swoich potrzeb.

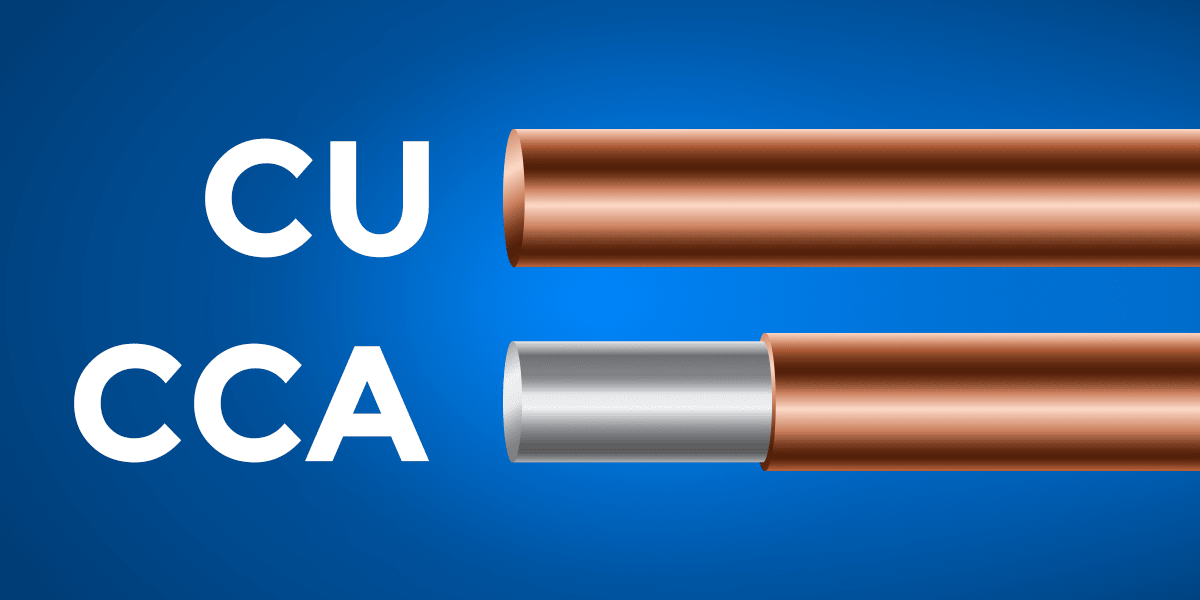

3. CU vs. CCA: Zrozumienie różnic
Kable miedziane (CU): Zalety i wydajność
Kable miedziane (CU) wykonane są z czystej miedzi, co gwarantuje najlepszą przewodność i minimalne straty sygnału. Dzięki temu zapewniają wysoką prędkość transmisji danych i są odporne na zakłócenia elektromagnetyczne. Są idealnym wyborem, gdy kluczowe znaczenie ma stabilność i niezawodność sieci. Minusem przewodów sieciowych tego standardu jest wyższa cena - ze względu na rzadkość występowania i znakomite właściwości przewodzenia miedź to dość drogi metal, co znajduje odzwierciedlenie w cenie produktu końcowego.
Kable aluminiowe pokryte miedzią (CCA): Zalety i ograniczenia
Miedziowane kable internetowe CCA to przewody aluminiowe pokryte cienką warstwą miedzi. Są lżejsze i tańsze w produkcji, co przekłada się na niższą cenę dla konsumenta. Należy jednak w tym miejscu zwrócić uwagę na fakt, że większość kabli CCA dostępnych na rynku nie spełnia jednak standardów kategorii, często wbrew oznaczeniom na pudełku lub stronach produktowych. Wiele z tych przewodów nie przechodzi także testów FLUKE i może nie zapewniać deklarowanej prędkości transmisji danych.
Jak przewody CU i CCA wpływają na prędkość i niezawodność sieci
Kable CCA mają wyższą rezystancję niż kable miedziane, co prowadzi do większych strat sygnału na dłuższych odcinkach. Mogą być mniej odporne na uszkodzenia mechaniczne i mają mniejszą odporność na zakłócenia. W praktyce oznacza to mniej stabilne połączenia, niższe prędkości transmisji i potencjalne problemy z prawidłowym funkcjonowaniem sieci. W przypadku użytkowania w warunkach domowych lub w MŚP, gdzie z sieci wewnętrznej i Internetu korzysta się w niewygórowanym zakresie, standard CCA powinien w zupełności wystarczyć do większości zastosowań. W dużych firmach, na uczelniach i w centrach danych naszą rekomendacją są przewody CU.
Dlaczego wybór odpowiedniego materiału ma znaczenie
Wybór między typem kabla CU lub CCA ma bezpośredni wpływ na jakość połączenia sieciowego. Jeśli zależy Ci na niezawodności i pełnej wydajności sieci, warto zainwestować w kable miedziane. Jednakże, jeśli budżet jest ograniczony, a sieć nie jest bardzo obciążona, kable CCA mogą być wystarczające. Ważne jest jednak, aby przy wyborze kabla zwracać uwagę na jakość przewodów CCA. W ofercie Lanberga znajdziecie także modele kabli CCA, które spełniają standardy kategorii i przechodzą testy FLUKE. Dzięki temu oferują one doskonały stosunek jakości do ceny, zapewniając jednocześnie niezawodność i wysoką wydajność - także do zastosowań domowych.
4. Testowanie wydajności: rola testów FLUKE
Czym są testy FLUKE?
Testy FLUKE to profesjonalne testy jakości kabli sieciowych przeprowadzane za pomocą specjalistycznych urządzeń firmy Fluke Networks. Pozwalają one na dokładne sprawdzenie parametrów kabla, takich jak tłumienie, przesłuchy czy impedancja, zapewniając zgodność ze standardami sieciowymi. Firma bada praktycznie wszystkie rodzaje kabli sieciowych - te, które przechodzą rygorystyczne testy otrzymują certyfikat FLUKE PASSED.
Znaczenie testów FLUKE w zapewnieniu jakości kabli
Przeprowadzenie testów FLUKE gwarantuje, że kabel sieciowy spełnia wymagane normy i kategorie. Jest to szczególnie istotne dla instalatorów sieci, którzy muszą mieć pewność, że użyte przewody Ethernet zapewnią stabilne i szybkie połączenie bez zakłóceń.
Jak certyfikat FLUKE PASSED wpływa na wydajność sieci
Kable, które przechodzą testy FLUKE, zapewniają optymalną wydajność sieci i minimalizują ryzyko awarii. Dla użytkownika oznacza to stabilne połączenie, wysoką prędkość transmisji danych i niezawodność działania sieci. Dzięki temu można w pełni wykorzystać możliwości takich technologii jak Gigabit Ethernet czy Power over Ethernet.
5. Zgodność z certyfikatem CPR: Co musisz wiedzieć?
Wprowadzenie do CPR (Rozporządzenie w sprawie wyrobów budowlanych)
CPR (Construction Products Regulation) to europejskie rozporządzenie dotyczące wyrobów budowlanych, w tym kabli komunikacyjnych. Określa ono wymagania związane z reakcją na ogień i bezpieczeństwem pożarowym materiałów budowlanych stosowanych w obiektach.
Znaczenie zgodności z CPR w kablach LAN
Zgodność kabli sieciowych z CPR ma kluczowe znaczenie dla bezpieczeństwa budynków i ich użytkowników. Kable zgodne z CPR mają określone właściwości ogniowe, co ogranicza rozprzestrzenianie się ognia i dymu w przypadku pożaru. Dla instalatorów i użytkowników oznacza to dodatkowe zabezpieczenie i spokój ducha, jak również możliwość atestowania instalacji jako bezpiecznej do zastosowań publicznych.
Jak rozpoznać kable zgodne z CPR
Kable zgodne z CPR posiadają odpowiednie oznaczenia na płaszczu przewodu oraz certyfikaty potwierdzające spełnienie norm. Przy zakupie kabla warto zwrócić uwagę na te informacje, aby mieć pewność, że wybrany kabel sieciowy LAN spełnia wymagane standardy bezpieczeństwa.
Wpływ CPR na bezpieczeństwo i wydajność
Stosowanie kabli zgodnych z CPR nie tylko zwiększa bezpieczeństwo pożarowe, ale również często wiąże się z wyższą jakością samego produktu. Kable te są poddawane rygorystycznym testom i kontrolom jakości, co przekłada się na ich wydajność i trwałość w codziennym użytkowaniu.
Podsumowanie części 1 poradnika
Wybór odpowiedniego kabla sieciowego to nie tylko kwestia ceny, ale przede wszystkim jakości i bezpieczeństwa. Znajomość różnic między kablami CU a CCA, zrozumienie znaczenia testów FLUKE oraz zwrócenie uwagi na zgodność z CPR to kluczowe elementy, które pozwolą Ci dokonać świadomego wyboru. Pamiętaj, że stabilność i niezawodność Twojej sieci zależy od jakości użytych komponentów.
Jeśli jesteś instalatorem sieci lub po prostu chcesz zapewnić sobie najlepsze możliwe połączenie w domu czy biurze, warto zwrócić uwagę na nowe kable CCA od Lanberg. Są one nie tylko przystępne cenowo, ale również spełniają wszystkie wymagane standardy, przechodząc testy FLUKE i zapewniając wysoką wydajność sieci.
W kolejnej części naszego przewodnika przyjrzymy się bliżej praktycznym aspektom instalacji kabli sieciowych, omówimy różne rodzaje złącz, takie jak RJ45, oraz podpowiemy, jak poprowadzić kable, aby zapewnić optymalną wydajność i estetykę instalacji. Będziemy również kontynuować edukację w zakresie wyboru odpowiednich kabli do konkretnych zastosowań, aby Twoja sieć działała bez zakłóceń i spełniała wszystkie Twoje oczekiwania.
FAQ - Frequently Asked Questions
Czy kable CCA są gorsze od kabli miedzianych?
Kable CCA mają inne właściwości niż kable miedziane. Są tańsze, ale mogą nie zapewniać takiej samej wydajności i niezawodności. Jednak nowe kable CCA od Lanberg, które przechodzą testy FLUKE, oferują wysoką jakość przy atrakcyjnej cenie.
Czy mogę używać kabla Cat6 z urządzeniami obsługującymi tylko Cat5e?
Tak, kable są wstecznie kompatybilne. Użycie kabla wyższej kategorii nie zaszkodzi, a może nawet poprawić stabilność połączenia.
Jaką długość kabla Ethernet mogę użyć bez utraty sygnału?
Standardowo kable Ethernet mogą mieć długość do 100 metrów (dla kabli CU) oraz ok 60 metrów (dla kabli CCA z certyfikatem FLUKE). Przewody CCA bez certyfikatu FLUKE mogą powodować straty sygnału nawet przy krótszych długościach. Po przekroczeniu tej długości może dojść do spadku prędkości i jakości sygnału.
Czy warto inwestować w kable ekranowane (STP)?
Jeśli instalacja znajduje się w miejscu narażonym na zakłócenia elektromagnetyczne, np. w pobliżu urządzeń elektrycznych o dużej mocy, kable STP mogą zapewnić lepszą ochronę i stabilność połączenia.
Czym różni się kabel krosowy od prostego?
Kabel krosowy służy do bezpośredniego łączenia dwóch urządzeń tego samego typu, np. dwóch komputerów. Kabel prosty służy do łączenia urządzeń różnych typów, np. komputera z routerem.
