Moc, amperaż, przekrój przewodu i złącza IEC

Poradnik
Data publikacji : 10 września 2026

Przewód zasilający często wybieramy według jednej zasady: wtyczka pasuje, więc powinno działać. W sprzęcie biurowym zwykle nie prowadzi to do problemów, ale w serwerowni, przy UPS-ie czy rozbudowanej szafie rack taki skrót myślowy może oznaczać przegrzewanie przewodów, niepotrzebne spadki napięcia albo przeciążenie jednego z elementów toru zasilania. W praktyce liczą się cztery rzeczy: parametry urządzenia, prąd znamionowy przewodu, przekrój jego żył oraz właściwy typ złącza IEC.

Moc nominalna a maksymalna - jaka jest różnica?

Moc nominalna (znamionowa) to wartość deklarowana przez producenta dla określonych warunków pracy urządzenia. Moc maksymalna wyznacza natomiast górną granicę, której nie należy przekraczać. Nie zawsze oznacza ona moc dostępną bez ograniczeń przez cały czas - znaczenie konkretnej wartości trzeba odczytywać w kontekście specyfikacji danego produktu.

W sprzęcie IT łatwo pomylić te parametry. Zasilacz komputerowy oznaczony jako 1000 W nie pobiera stale 1000 W z gniazdka. Oznaczenie dotyczy przede wszystkim jego możliwości po stronie wyjściowej, a rzeczywisty pobór zależy od obciążenia i sprawności. Przy doborze kabla szczególnie ważny jest więc maksymalny prąd wejściowy urządzenia podany na tabliczce znamionowej lub w dokumentacji.

Napięcie, natężenie i moc - szybkie przeliczenie

Podstawowa zależność ma postać: P = U × I, gdzie P oznacza moc, U napięcie, a I natężenie prądu. Dla instalacji 230 V urządzenie pobierające 5 A daje iloczyn 1150 VA. W obwodzie prądu przemiennego dokładna moc czynna zależy jeszcze od współczynnika mocy, dlatego mnożenie 230 V przez ampery należy traktować jako wygodne oszacowanie obciążenia toru, a nie zawsze jako rzeczywistą moc w watach.

Dla przewodu kluczowy jest prąd. To właśnie przepływ prądu powoduje nagrzewanie żył i złączy, dlatego kabel powinien mieć prąd znamionowy co najmniej równy maksymalnemu obciążeniu urządzenia, z uwzględnieniem wymagań całej instalacji.

Przekrój żyły a dopuszczalny amperaż

Im większy przekrój żyły, tym niższa jej rezystancja. Oznacza to mniejsze straty energii, niższy spadek napięcia i mniejsze nagrzewanie przy tym samym prądzie. Zależność cieplna jest szczególnie ważna, ponieważ straty rosną w przybliżeniu proporcjonalnie do I²R - niewielki wzrost prądu może więc wyraźnie zwiększyć ilość wydzielanego ciepła.

Nie istnieje jednak jedna uniwersalna zasada typu „0,75 mm² = zawsze 10 A”. Dopuszczalne obciążenie zależy również od konstrukcji przewodu, izolacji, temperatury otoczenia, długości, sposobu ułożenia oraz samych złączy. Dlatego w gotowym kablu zasilającym najważniejszy jest prąd znamionowy kompletnego produktu podany przez producenta.

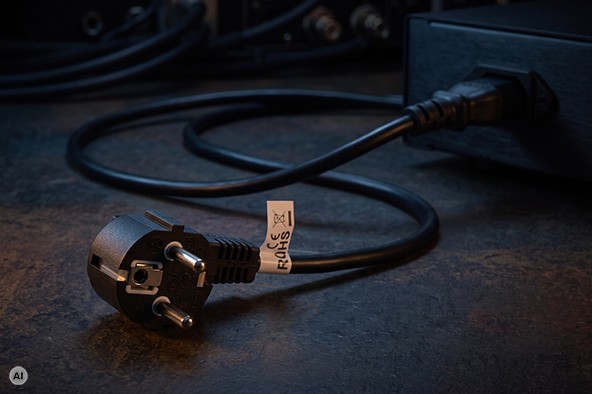

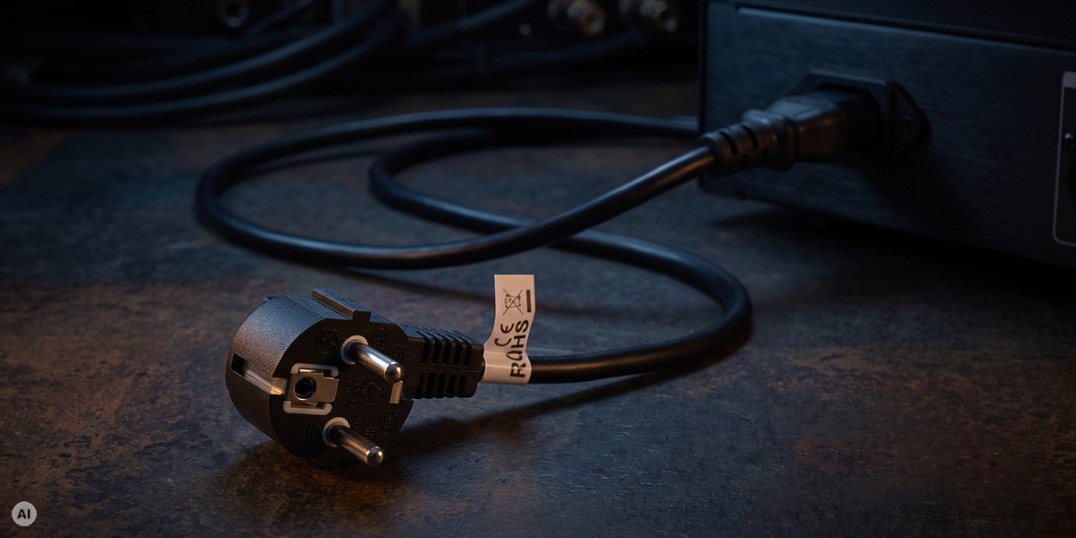

Dobrym przykładem jest oferta Lanberg. Przewód CEE 7/7 - IEC C13 1,8 m ma żyły o przekroju 0,75 mm² i prąd znamionowy 10 A. Wersja serwerowa z C19 wykorzystuje żyły 1,5 mm² i jest przeznaczona do 16 A. Z kolei przewód C5 do zasilaczy laptopowych również ma żyły 0,75 mm², ale jego znamionowe obciążenie wynosi 2,5 A. Pokazuje to, dlaczego o możliwości całego kabla nie powinno się wnioskować wyłącznie z przekroju miedzi.

Najpopularniejsze złącza IEC w sprzęcie IT

W komputerach, serwerach, monitorach i urządzeniach sieciowych dominują złącza z rodziny IEC 60320. Najczęściej spotyka się pary C13/C14, C19/C20 i C5/C6. C13 znajduje się na przewodzie zasilającym, natomiast C14 jest gniazdem w urządzeniu. Analogicznie C19 jest złączem po stronie przewodu i współpracuje z gniazdem C20, a C5 znajduje się na przewodzie i łączy się z gniazdem C6.

Para IEC Typowa wartość wg IEC Przy 230 V Przykładowe zastosowania
C5/C6 2,5A / 250V ok. 575 VA zasilacze notebooków, kompaktowe urządzenia
C13/C14 10A / 250V ok. 2300 VA PC, monitory, serwery, switche, UPS-y, PDU
C19/C20 16A / 250 V ok. 3680 VA serwery dużej mocy, UPS-y, PDU, storage

C13/C14 to standard spotykany najczęściej: w komputerach stacjonarnych, monitorach, wielu serwerach, switchach i listwach PDU. C19/C20 jest większy i przewidziany dla wyższych obciążeń, dlatego pojawia się m.in. w mocniejszych UPS-ach, serwerach i dystrybucji zasilania w szafach rack. C5/C6 to charakterystyczna „koniczynka”, powszechna w zewnętrznych zasilaczach notebooków i innych urządzeniach o niższym poborze mocy.

Warto pamiętać, że wartość dla złącza nie podnosi automatycznie parametrów całego toru. Jeżeli PDU, przewód, przejściówka albo wejście urządzenia ma niższy limit, to właśnie ten element staje się ograniczeniem. Zasada jest prosta: instalacja jest tak obciążalna, jak jej najsłabsze ogniwo.

Jak dobrać przewód zasilający w praktyce?

  1. Sprawdź wejście urządzenia. Najpierw ustal, czy potrzebujesz C13, C19, C5 czy innego typu złącza.
  2. Odczytaj maksymalny prąd wejściowy. Szukaj wartości w amperach na tabliczce znamionowej lub w dokumentacji producenta.
  3. Porównaj parametry przewodu. Prąd znamionowy gotowego kabla nie może być niższy od wymaganego obciążenia.
  4. Uwzględnij cały tor zasilający. W instalacji rack sprawdź również parametry UPS-a, PDU, gniazd i zabezpieczeń.
  5. Zwróć uwagę na warunki pracy. Długie przewody, wysoka temperatura i ciasne wiązki utrudniają oddawanie ciepła i zwiększają znaczenie właściwego doboru przekroju.

Najczęstsze błędy

  • dobieranie kabla wyłącznie po kształcie wtyczki, bez sprawdzenia prądu znamionowego;
  • traktowanie mocy z nazwy urządzenia, np. 1000 W na zasilaczu PC, jako stałego poboru z sieci;
  • zakładanie, że wszystkie przewody z tym samym złączem IEC mają identyczne parametry;
  • stosowanie przypadkowych przejściówek, które mogą stać się najsłabszym elementem połączenia;
  • pomijanie łącznego obciążenia UPS-a lub PDU przy podłączaniu wielu urządzeń;
  • dalsze używanie przewodu z uszkodzoną izolacją, odkształconym złączem albo śladami przegrzania.

Bezpieczeństwo zaczyna się od prawidłowego doboru

W większości instalacji dobór przewodu można sprowadzić do kilku minut sprawdzania specyfikacji. Trzeba znać typ złącza, maksymalny prąd urządzenia, parametry gotowego kabla oraz ograniczenia UPS-a lub PDU. To niewielki wysiłek w porównaniu z konsekwencjami przegrzewania połączeń czy przeciążenia toru zasilania.

C13/C14 pozostaje podstawowym rozwiązaniem dla dużej części sprzętu IT, C19/C20 sprawdza się przy wyższych obciążeniach, a C5/C6 przy mniejszych zasilaczach i urządzeniach. Niezależnie od typu złącza najważniejsza zasada jest zawsze ta sama: parametry przewodu muszą być dopasowane do urządzenia i całej instalacji, a nie tylko do kształtu gniazda.
