Szafy rack 10" do zastosowań specjalnych: przenośne i wiszące hermetyczne

Klasyczne szafy rack 19" stanowią podstawę profesjonalnej infrastruktury IT. Ułatwiają bezpieczny montaż urządzeń, organizację sprzętu, prowadzenie kabli, rozbudowę systemu oraz wykonywanie prac serwisowych. W zależności od potrzeb mogą przyjmować formę dużych modeli stojących, kompaktowych szaf wiszących lub otwartych konstrukcji przeznaczonych do pomieszczeń technicznych.

W serwerowniach, centrach danych oraz rozbudowanych środowiskach teleinformatycznych szafa rack stojąca o wysokości 42U może być najlepszym wyborem. Zapewnia przestrzeń do przechowywania serwerów, urządzeń sieciowych, systemów zasilania UPS, paneli krosowych, listew PDU i dodatkowego wyposażenia. Nie oznacza to jednak, że największa lub najbardziej rozbudowana szafa serwerowa zawsze będzie rozwiązaniem optymalnym.

Duże stojące szafy są ciężkie, zajmują sporo miejsca i wymagają odpowiednio przygotowanego środowiska pracy. Nawet mniejsze modele rack 19, na przykład szafa rack wisząca 6U lub 12U, mogą okazać się zbyt duże w przypadku prostego systemu monitoringu, małej instalacji sieciowej albo infrastruktury, która musi być regularnie przenoszona.

W takich sytuacjach bardziej praktyczne mogą być specjalistyczne szafy rack w standardzie 10". Ich mniejsze wymiary pozwalają efektywnie wykorzystać dostępną przestrzeń, a odpowiednio dobrana szafa może jednocześnie zapewnić solidną ochronę sprzętu, wygodny montaż oraz łatwy dostęp do urządzeń.

Lanberg rozwija szeroki wybór rozwiązań przeznaczonych nie tylko do klasycznych serwerowni, ale również do mniej typowych zastosowań. Z myślą o instalatorach, administratorach i integratorach przygotowaliśmy dwie nowe linie szaf rack 10": hermetyczne szafy wiszące przeznaczone do wymagających warunków oraz kompaktowe konstrukcje Open Rack, które można ustawić na blacie, zamontować na ścianie lub wygodnie przenosić.

Szafy rack nie tylko do serwerowni - gdzie nie sprawdzi się typowy rack 19"

Zastosowanie szaf rack najczęściej kojarzy się z serwerownią, klimatyzowanym centrum danych albo wydzielonym pomieszczeniem technicznym. W takich miejscach szafy rack 19" pozwalają zgromadzić sprzęt sieciowy i serwerowy w jednym uporządkowanym systemie. Zapewniają również odpowiednią przestrzeń na zarządzanie kablami, zasilanie awaryjne, wentylatory oraz pozostałe elementy infrastruktury IT.

Nie każda instalacja powstaje jednak w kontrolowanych warunkach i nie każdy system wymaga dużej przestrzeni do przechowywania sprzętu. W niektórych zastosowaniach typowy rack może być po prostu zbyt rozbudowany w stosunku do rzeczywistych potrzeb.

Jednym z przykładów są mobilne konfiguracje wykorzystywane podczas wydarzeń, transmisji, szkoleń, pokazów, tymczasowych wdrożeń i prac serwisowych. W jednej obudowie można zamontować między innymi:

• przełącznik sieciowy,
• router lub firewall,
• panel krosowy,
• kompaktowy zasilacz UPS,
• magazyn danych,
• sterownik automatyki,
• rejestrator systemu CCTV,
• urządzenia telekomunikacyjne,
• elementy mobilnej stacji roboczej.

Możliwość wcześniejszego zmontowania wszystkich komponentów wewnątrz szafy skraca czas uruchomienia stanowiska w miejscu docelowym. Instalator nie musi za każdym razem budować systemu od podstaw. Wystarczy przetransportować gotową konfigurację, ustawić ją, podłączyć przewody zewnętrzne i rozpocząć pracę.

Duży Open Rack w standardzie 19", nawet wyposażony w kółka, może być jednak zbyt ciężki i nieporęczny. Jeżeli system obejmuje jedynie kilka niewielkich urządzeń, klasyczna szafa rack stojąca oznaczałaby przewożenie konstrukcji znacznie większej niż zamontowany w niej sprzęt. Problemem może być również głębokość szafy, szczególnie podczas transportu samochodem osobowym lub użytkowania w niewielkim punkcie usługowym.

Drugim obszarem, w którym standardowe szafy rackowe nie zawsze się sprawdzają, są instalacje zewnętrzne. Większość urządzeń sieciowych i szaf serwerowych rack jest projektowana z myślą o pracy wewnątrz budynków. Kontrolowana temperatura, ograniczona wilgotność, brak opadów i zabezpieczony dostęp znacząco zmniejszają ryzyko awarii.

W przypadku systemów monitoringu, infrastruktury operatorów, instalacji IoT, automatyki przemysłowej czy rozproszonych sieci osiedlowych urządzenia trzeba jednak umieszczać znacznie bliżej punktu końcowego. Nawet zastosowanie przełączników PoE z trybem Extend lub dodatkowych extenderów nie zawsze pozwala doprowadzić wszystkie połączenia z jednego bezpiecznego pomieszczenia.

Sprzęt może więc znaleźć się na elewacji budynku, słupie, ogrodzeniu, placu budowy, terenie zakładu przemysłowego albo w pobliżu bramy wjazdowej. W takich miejscach zwykła szafa teleinformatyczna przeznaczona do biura nie zapewni odpowiedniej ochrony przed wodą, pyłem, korozją, uszkodzeniami mechanicznymi i nieautoryzowanym dostępem.

Zewnętrzne instalacje teleinformatyczne

Projektując zewnętrzny system teleinformatyczny, trzeba wziąć pod uwagę znacznie więcej czynników niż podczas montażu urządzeń w serwerowni. Zagrożeniem dla elektroniki są nie tylko intensywne opady, ale również wilgoć, drobny pył, kurz unoszący się z dróg i placów budowy, gwałtowne zmiany temperatury oraz zanieczyszczenia przemysłowe.

Obudowa stosowana na zewnątrz musi przede wszystkim ograniczać dostęp wody i pyłu do urządzeń. Jednocześnie nie może całkowicie pomijać kwestii wymiany powietrza. Router, switch PoE, rejestrator, zasilacz lub sterownik generują ciepło, dlatego warunki pracy urządzeń zależą również od właściwej cyrkulacji powietrza.

Ważna jest także odporność na korozję. Szafa zewnętrzna może być przez wiele lat wystawiona na deszcz, śnieg, wilgoć i zmienne temperatury. Materiał obudowy powinien więc zachowywać swoje właściwości i stabilność konstrukcji również po długim okresie użytkowania.

Kolejne zagrożenie stanowią uszkodzenia mechaniczne. W miejscach publicznych nie można wykluczyć przypadkowego uderzenia, rzutu kamieniem lub butelką, próby wyważenia drzwi albo innego aktu wandalizmu. Dlatego dobra zewnętrzna szafa rack powinna chronić zawartość nie tylko przed pogodą, ale również przed uderzeniami i nieautoryzowanym dostępem.

Istotne znaczenie ma ponadto sposób instalacji. Nie w każdym miejscu dostępna jest odpowiednia ściana. W systemach monitoringu, instalacjach operatorskich i sieciach rozproszonych urządzenia bardzo często trzeba zamontować bezpośrednio na słupie. Odpowiednia szafa powinna więc oferować elastyczne dopasowanie do miejsca wdrożenia i zawierać elementy potrzebne do jej stabilnego zamocowania.

Do najważniejszych cech zewnętrznej szafy teleinformatycznej należą zatem:

• kompaktowe wymiary umożliwiające montaż blisko obsługiwanych urządzeń,
• zabezpieczenie przed wodą, pyłem i wilgocią,
• odporność na korozję oraz zmienne warunki atmosferyczne,
• solidna konstrukcja chroniąca przed uszkodzeniami mechanicznymi,
• kontrolowana wentylacja ograniczająca przedostawanie się zanieczyszczeń,
• możliwość szczelnego prowadzenia przewodów,
• zamykane drzwi zabezpieczające dostęp do urządzeń,
• montaż zarówno na ścianie, jak i na słupie.

Na szczęście mamy coś dokładnie dla Was.

Hermetyczne szafy rack wiszące do montażu zewnętrznego

Nowe hermetyczne szafy rack 10" Lanberg zostały zaprojektowane z myślą o instalacjach technicznych, przemysłowych i zewnętrznych. Stanowią kompaktową alternatywę dla klasycznych szaf rack 19", gdy system nie wymaga dużej przestrzeni, ale musi być skutecznie zabezpieczony przed wpływem otoczenia.

Obudowa została wykonana ze stali nierdzewnej AISI 304, która wyróżnia się bardzo wysoką odpornością na korozję. Dzięki temu szafa może być stosowana w miejscach narażonych na wilgoć, opady i zmienne warunki atmosferyczne.

Stopień ochrony IP55 zabezpiecza urządzenia przed pyłem oraz wodą, w tym strumieniami padającymi z różnych kierunków. Z kolei klasa odporności mechanicznej IK10 zwiększa ochronę sprzętu przed uderzeniami i skutkami aktów wandalizmu. Takie połączenie sprawia, że hermetyczna szafa rack dobrze odpowiada na potrzeby zewnętrznych systemów monitoringu, instalacji przemysłowych, infrastruktury operatorów oraz rozwiązań IoT.

Najważniejsze zalety nowej serii to:

• Konstrukcja ze stali nierdzewnej AISI 304 – wysoka odporność na korozję przekłada się na długą żywotność szafy w wymagającym środowisku pracy.
• Stopień ochrony IP55 – ochrona sprzętu przed pyłem, deszczem i strumieniami wody pozwala bezpieczniej realizować instalacje zewnętrzne.
• Odporność mechaniczna IK10 – solidna konstrukcja ogranicza ryzyko uszkodzenia obudowy podczas przypadkowego uderzenia lub próby wandalizmu.
• Montaż na ścianie lub słupie – kompletny zestaw montażowy daje instalatorowi większą swobodę wyboru lokalizacji.
• Filtr powietrza klasy F7 – filtr zgodny z normą EN779 ogranicza przedostawanie się pyłu i zanieczyszczeń, jednocześnie wspierając cyrkulację powietrza.
• Wybijane otwory i dławiki kablowe – umożliwiają bezpieczne, szczelne i uporządkowane prowadzenie kabli do wnętrza szafy.
• Panel MESH – ułatwia montaż dodatkowych elementów i dopasowanie organizacji wnętrza do konkretnego systemu.
• Dwa zamki w drzwiach przednich – zwiększają ochronę przed nieautoryzowanym dostępem do urządzeń.
• Pełne uziemienie konstrukcji – wspiera bezpieczną eksploatację zamontowanego sprzętu.
• Kompaktowy standard 10" – pozwala ograniczyć zajmowaną przestrzeń bez rezygnowania z profesjonalnego montażu sprzętu.

Hermetyczna szafa rack wisząca Lanberg może przechowywać między innymi switche, routery, rejestratory, zasilacze, elementy systemów alarmowych, sterowniki automatyki oraz pozostałe urządzenia sieciowe. Sprawdzi się w instalacjach CCTV na parkingach i osiedlach, systemach kontroli dostępu, infrastrukturze telekomunikacyjnej, zakładach przemysłowych, punktach pomiarowych oraz rozproszonych systemach IoT.

To rozwiązanie dla instalatorów, którzy nie chcą wybierać między niewielkimi wymiarami a skuteczną ochroną urządzeń. Kompaktowa szafa może zostać zamontowana blisko kamer, punktów dostępowych lub czujników, ograniczając długość połączeń oraz ułatwiając późniejszy serwis.

Solidna, mobilna baza dla sprzętu sieciowego

Nie każda specjalistyczna szafa musi chronić urządzenia przed deszczem. W wielu zastosowaniach najważniejsze są mobilność, niewielkie rozmiary i możliwość szybkiego dostępu do wyposażenia.

Przenośny system rack może być wykorzystywany przez firmy eventowe, techników scenicznych, integratorów AV, administratorów obsługujących wiele lokalizacji, zespoły serwisowe, instalatorów monitoringu oraz organizatorów tymczasowych stanowisk komputerowych. Może również pełnić funkcję mobilnej bazy dla urządzeń testowych lub demonstracyjnych.

Gotową konfigurację można przygotować wcześniej w warsztacie lub siedzibie firmy. Montaż urządzeń, organizację zasilania i prowadzenie przewodów wykonuje się wtedy w komfortowych warunkach. Na miejscu wdrożenia pozostaje jedynie podłączenie systemu do sieci, źródła zasilania i urządzeń końcowych.

Takie rozwiązanie ogranicza ryzyko popełnienia błędu podczas pracy pod presją czasu. Ułatwia również kontrolę kompletności wyposażenia – wszystkie najważniejsze komponenty są przechowywane w jednej konstrukcji, zamiast trafiać do osobnych skrzyń i walizek.

Aby mobilny rack dobrze spełniał swoją funkcję, powinien być:

• możliwie kompaktowy,
• wygodny do podnoszenia i przenoszenia,
• odporny na obciążenie zamontowanym wyposażeniem,
• stabilny po ustawieniu na blacie lub innej powierzchni,
• otwarty i łatwy w obsłudze,
• przystosowany do organizacji okablowania,
• wyposażony w sprawną wentylację,
• elastyczny pod względem rozmieszczenia urządzeń.

W takim zastosowaniu zamknięta szafa serwerowa rack mogłaby utrudniać dostęp do portów i przewodów. Lepiej sprawdza się otwarta konstrukcja, która pozwala szybko wykonać diagnostykę, przepiąć połączenie albo wymienić jeden z komponentów bez demontażu paneli bocznych i drzwi.

Szafa teleinformatyczna typu open rack do montażu sprzętu przenośnego

Seria Open Rack 10" Lanberg została stworzona z myślą o kompaktowych instalacjach IT, w których liczą się funkcjonalność, oszczędność miejsca oraz swobodny dostęp do urządzeń. Szafy są dostępne w różnych wysokościach: 4U, 6U i 9U. Pozwala to dobrać model zarówno do prostego systemu domowego, jak i bardziej rozbudowanej konfiguracji wykorzystywanej w małym biurze, punkcie usługowym lub podczas wydarzeń.

Otwarta konstrukcja zapewnia dostęp do sprzętu i okablowania z wielu stron. Instalator może szybko podłączyć przewody, sprawdzić połączenia, zmienić konfigurację lub rozbudować system bez konieczności zdejmowania dodatkowych osłon. Jest to szczególnie ważne w instalacjach, które często zmieniają swoją funkcję lub lokalizację.

Open Rack 10" może zostać wykorzystany między innymi jako:

• mobilny zestaw sieciowy dla eventu lub transmisji,
• kompaktowy system dystrybucji internetu,
• baza dla przełącznika, routera i panelu krosowego,
• stanowisko demonstracyjne lub szkoleniowe,
• przenośny system monitoringu,
• otwarta szafa do domowej sieci,
• konstrukcja do testowania urządzeń,
• szafa instalacyjna dla małego biura lub punktu usługowego,
• baza dla urządzeń automatyki, alarmu lub kontroli dostępu.

Najważniejsze zalety serii Open Rack 10" Lanberg to:

• Warianty 4U, 6U i 9U – umożliwiają dopasowanie pojemności szafy do liczby urządzeń i dostępnej przestrzeni.
• Montaż na ścianie lub ustawienie na blacie – pozwala wykorzystać konstrukcję zarówno jako rozwiązanie stacjonarne, jak i mobilne.
• Zintegrowane uchwyty transportowe – ułatwiają przenoszenie gotowej konfiguracji podczas montażu, relokacji i przygotowywania stanowiska.
• Numerowane szyny rack 10" – pomagają precyzyjnie zaplanować rozmieszczenie komponentów.
• Cztery pionowe szyny montażowe – zapewniają stabilny montaż sprzętu i dobrą sztywność całej konstrukcji.
• Otwarty dostęp do urządzeń – przyspiesza podłączanie, diagnostykę, serwis oraz rozbudowę systemu.
• Perforowane panele – wspierają naturalną wentylację i chłodzenie zamontowanych urządzeń.
• Punkty mocowania opasek kablowych – ułatwiają zarządzanie kablami i zachowanie porządku wewnątrz szafy.
• Możliwość montażu dodatkowych urządzeń na bokach – pozwala przymocować na przykład router, Access Point lub inne elementy pomocnicze.
• Stal walcowana na zimno – zapewnia trwałość i stabilne podparcie zamontowanego wyposażenia.
• Obciążenie statyczne do 60 kg – umożliwia stworzenie solidnej konfiguracji złożonej z wielu urządzeń.
• Akcesoria montażowe w zestawie – nóżki, śruby M6 oraz uchwyty pozwalają szybciej rozpocząć instalację.

Naturalna wentylacja jest jedną z najważniejszych zalet otwartego rozwiązania. Swobodny przepływ powietrza ogranicza gromadzenie się ciepła bez konieczności stosowania rozbudowanego systemu chłodzenia. Nie oznacza to oczywiście, że każdy wentylator staje się zbędny – wymagania termiczne zawsze zależą od rodzaju i liczby urządzeń – jednak przy typowych przełącznikach, routerach i panelach krosowych otwarta budowa wyraźnie wspiera stabilną pracę urządzeń.

Równie istotna jest możliwość uporządkowanego prowadzenia przewodów. W mobilnym systemie luźne kable mogą łatwo zostać wyrwane lub uszkodzone podczas transportu. Punkty mocowania opasek pomagają utrzymać przewody w odpowiedniej pozycji, ułatwiają diagnostykę i poprawiają profesjonalny wygląd całej konfiguracji.

Zalety rozwiązań niestandardowych: funkcjonalność, dobre chłodzenie, systemy monitoringu

Najbardziej zaawansowane rozwiązanie nie zawsze jest rozwiązaniem najlepszym. Duża szafa serwerowa, rozbudowany system wentylacji i przestrzeń przygotowana do przechowywania urządzeń w standardzie 19" są niezbędne w centrum danych, ale mogą niepotrzebnie zwiększać koszt oraz skalę niewielkiej instalacji.

Dobry administrator, projektant i instalator powinien przede wszystkim prawidłowo rozpoznać potrzeby systemu. Liczy się nie tylko liczba jednostek U, lecz także miejsce montażu, częstotliwość obsługi, warunki środowiskowe, ryzyko uszkodzeń, wymagany poziom mobilności i planowana rozbudowa.

W jednej sytuacji najlepszym wyborem będą stojące szafy o dużej pojemności. W innej wystarczy niewielka szafa rack wisząca. Jeżeli instalacja znajduje się na zewnątrz, priorytetem będzie ochrona przed wodą, pyłem, korozją i uszkodzeniami mechanicznymi. W przypadku mobilnego systemu ważniejsze mogą okazać się uchwyty, otwarta konstrukcja, niska masa, dobre chłodzenie i szybki dostęp do urządzeń.

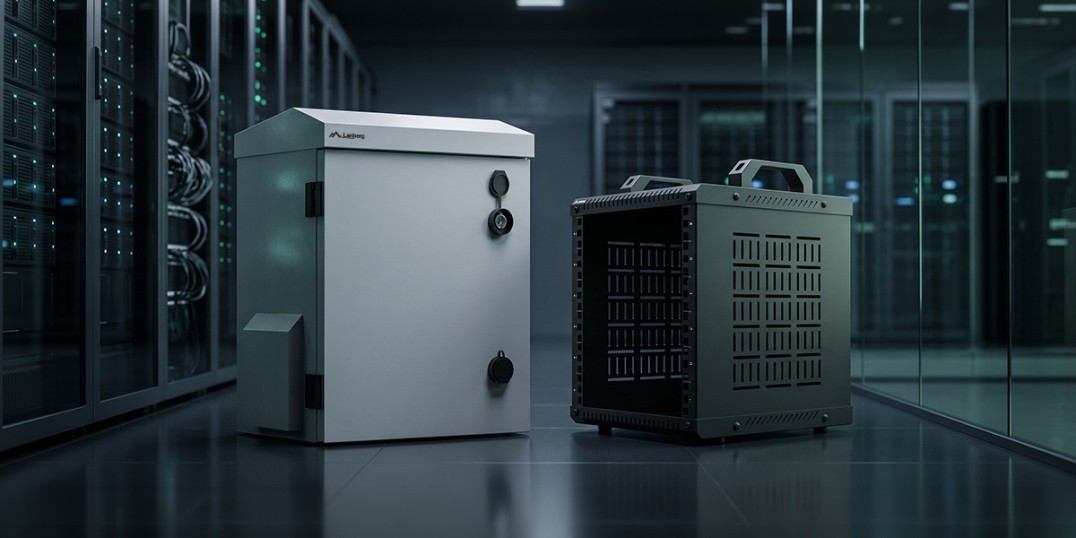

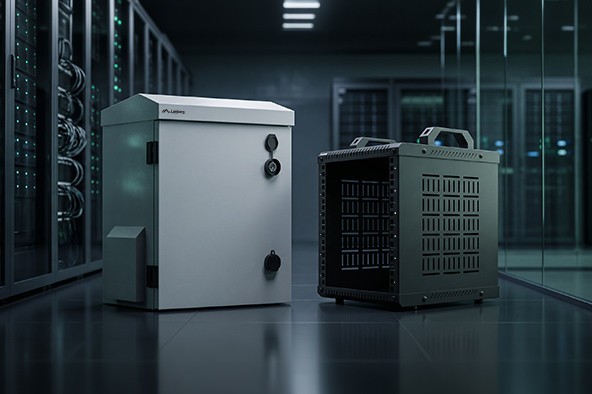

Nowe szafy rack 10" Lanberg odpowiadają na oba te scenariusze. Hermetyczne modele IP55 i IK10 zapewniają bezpieczną przestrzeń dla systemów monitoringu, infrastruktury operatorskiej, automatyki oraz instalacji IoT. Z kolei Open Rack 10" tworzy solidną, kompaktową bazę dla sprzętu sieciowego, który trzeba regularnie serwisować, konfigurować lub przewozić.

Obie serie pokazują, że specjalistyczne szafy nie muszą być ograniczonymi wersjami klasycznych modeli rackowych. Są rozwiązaniami zaprojektowanymi pod konkretne warunki pracy, a ich największą zaletą jest świadome dopasowanie konstrukcji do rzeczywistych potrzeb użytkownika.

Nie są to jedyne niestandardowe szafy rackowe, które znajdą się w ofercie Lanberg. Już wkrótce będziemy rozwijać ją o kolejne modele, w szczególności przeznaczone do instalacji niskoprądowych, systemów bezpieczeństwa i kompaktowej infrastruktury teleinformatycznej.

Śledź aktualności Lanberg, aby być na bieżąco z kolejnymi premierami i wybrać rozwiązanie najlepiej dopasowane do planowanego wdrożenia.
